特性
* 高精度 ( 可配17/23位高精度编码器)
* 优异的响应能力, 高速点位、插补运动应付自由
* 自适应陷波滤波, 能显著提升系统动态性能
* 负载惯量辨识功能, 自动实现系统的最优控制
* 单参数增益调节模式, 极大降低调试难度
* 具备转矩、速度、位置控制模式及模式切换功能
* 220/380VAC输入可选, 功率覆盖50W至3000W应用

  • 简介
  • 主要特性

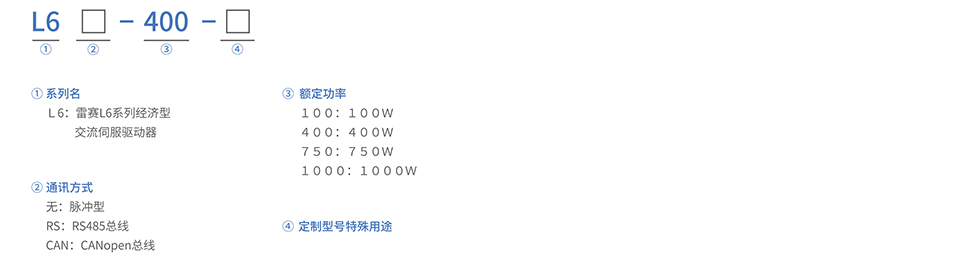

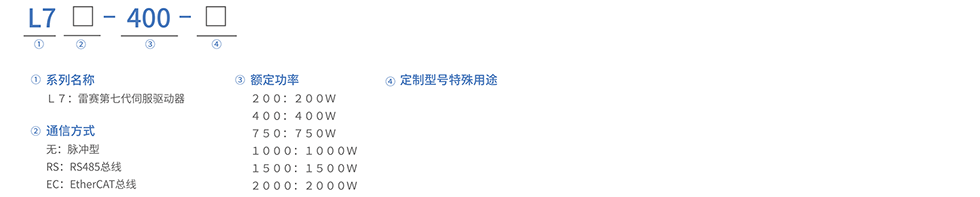

  • 命名规则
  • 典型应用
  • 选型与搭配
  • 资料下载

佛山市雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司的官方代理。雷赛智能从2003年开始持续投入伺服系统研发,18年间已先后研发成功多个系列的伺服驱动和电机产品,如:DB系列、DCS系列、ACS系列、ACH系列、L5系列、L6系列、L7系列和L8高端伺服系列。雷赛智能伺服已经在数十个细分行业获得广泛应用,有上千家客户采用了雷赛智能伺服产品。

雷赛智能近年推出的交流伺服驱动产品(L5系列、L6系列、L7系列、L8系列),已经具备了和台系、日系伺服同台竞比的技术水平,并在印刷机械,电子半导体、纺织服装、包装机械、雕切设备、物流分拣设备、机器人等行业获得广泛应用。目前已有超过百万台/套的雷赛智能伺服运行在各类自动化设备上。

产品性能优异、质量稳定可靠,性价比超高,雷赛智能已成为运动控制行业国际知名品牌。每年近百万台雷赛智能运动控制产品获得全球机器制造商等用户的选择。

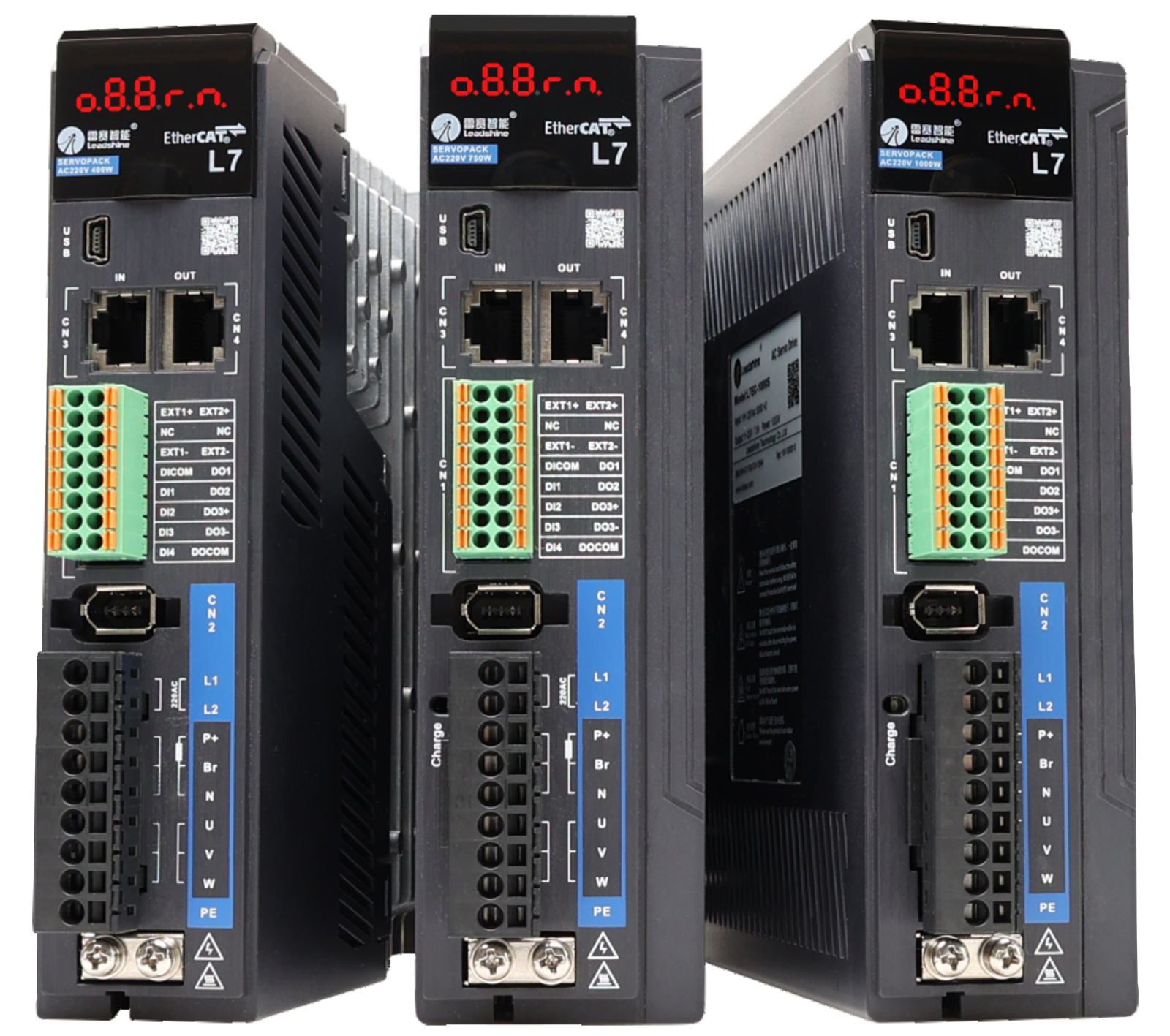

L7系列精品型

(17/23位总线编码器,伺服爆品)

L6系列经济型

(经济型伺服)
自动化设备厂在性能、品质和成本等方面面临着越来越苛刻的客户要求和竞争压力!采用日系伺服能保证性能和品质,但是激烈的竞争往往使得设备厂利润微薄甚至无利可图;采用低价伺服虽然能显著降低成本,但性能和稳定性却常常不如人意。日系伺服的品质和性能加明显的成本优化是很多设备厂的梦想!

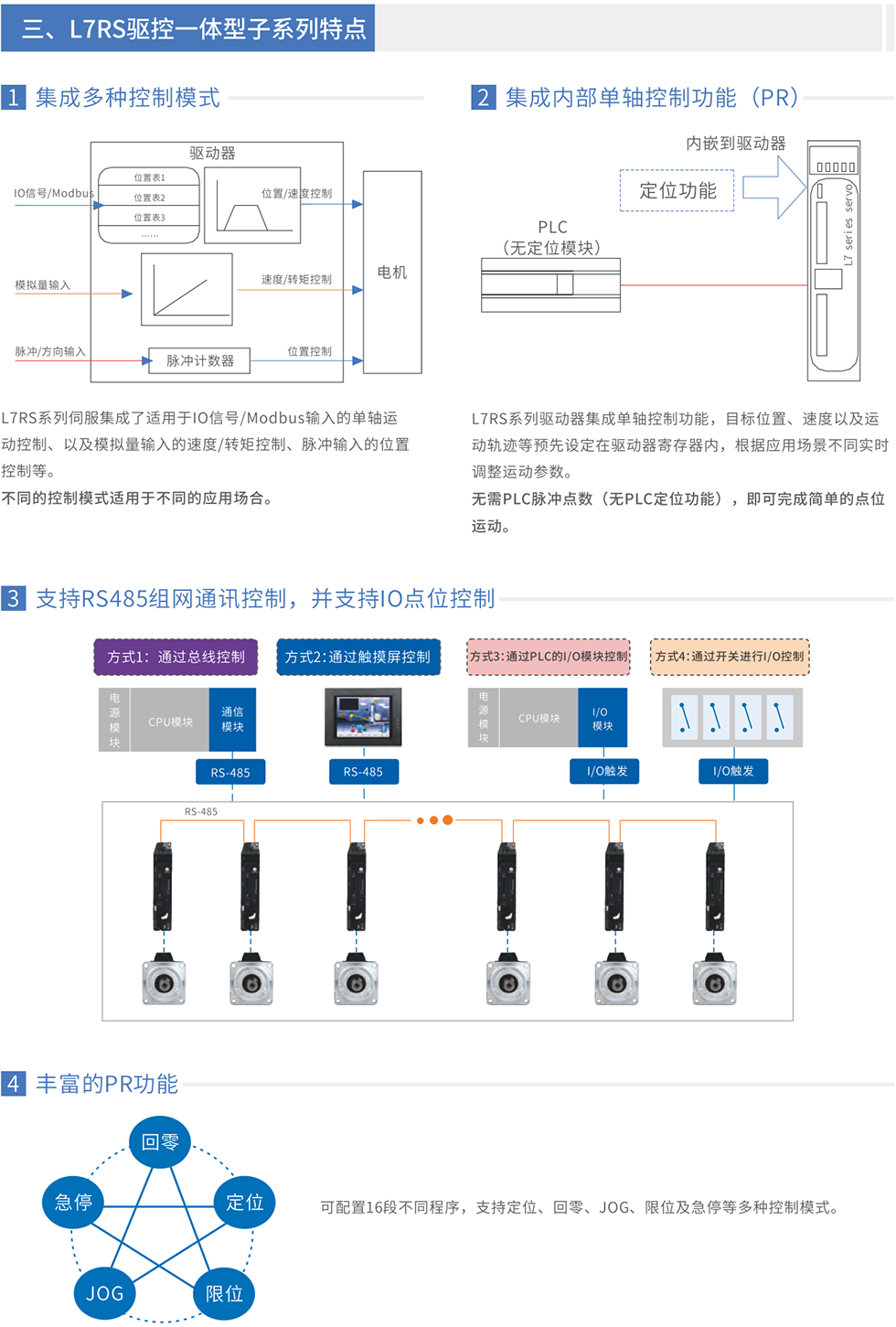

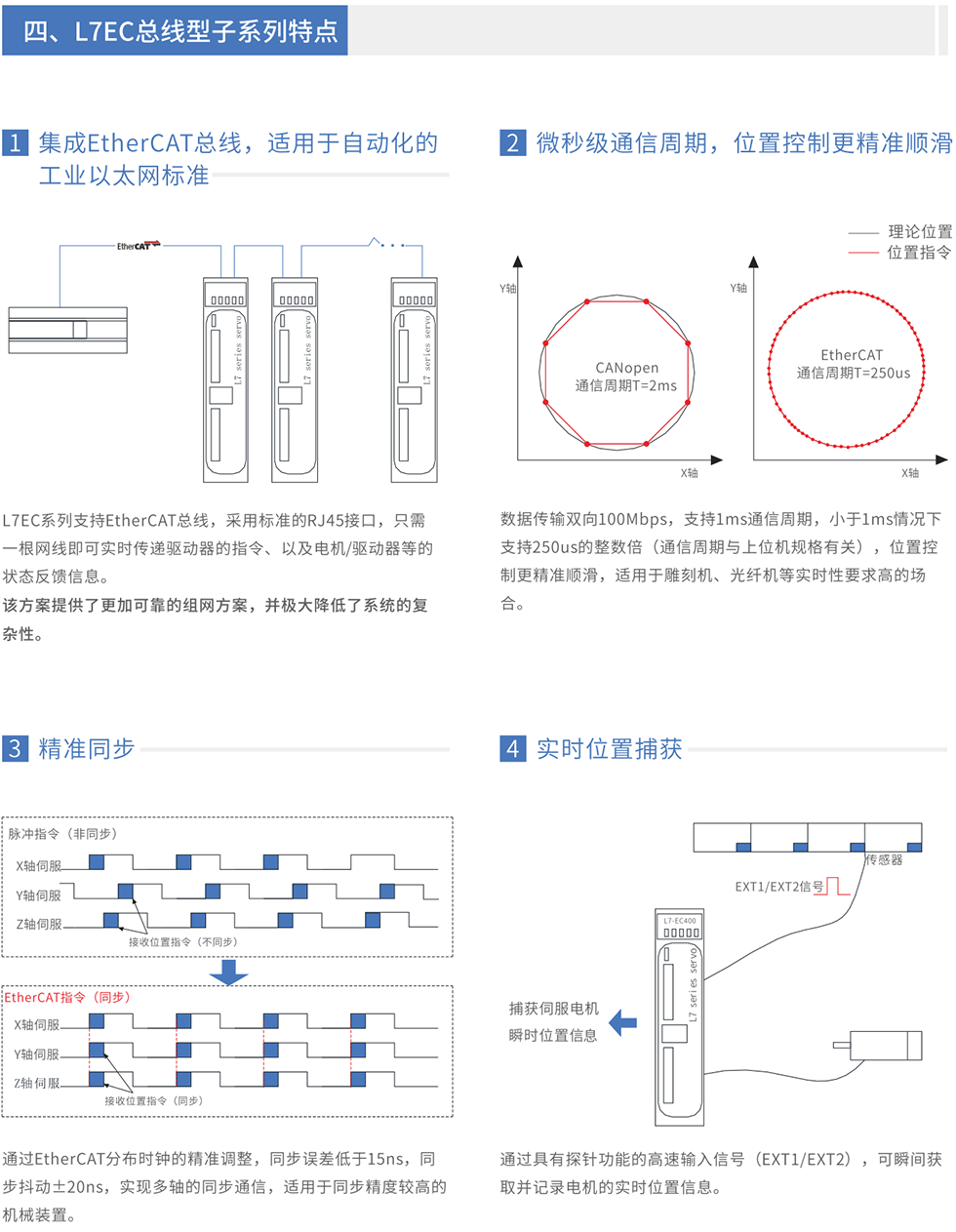

雷赛L7系列正是为了帮助设备厂家实现这一梦想,而打造的精品伺服。通过整合日本先进伺服技术,历经十六年研发和七代升级,L7系列具有低成本、高性能、高品质、高稳定性、易用性等特点,成为帮助用户制造出更有竞争优势和盈利能力的新一代设备的利器。L7系列包含三个子系列的驱动器,L7资料列支持脉冲+方向控制、L7RS子系列支持RS485和PR控制模式、L7EC子系列支持EtherCAT总线控制。更多...



L6系列是雷赛智能基于L7系列精品型伺服基础上,在保证伺服控制的性能、稳定性和可靠性的前提下,对部分非常用功能、插接器件的成本和性能裕量等进行进一步优化后的推出的经济型系列。为进一步降低交流伺服门槛,推动装备升级和成为伺服爆品而设计。

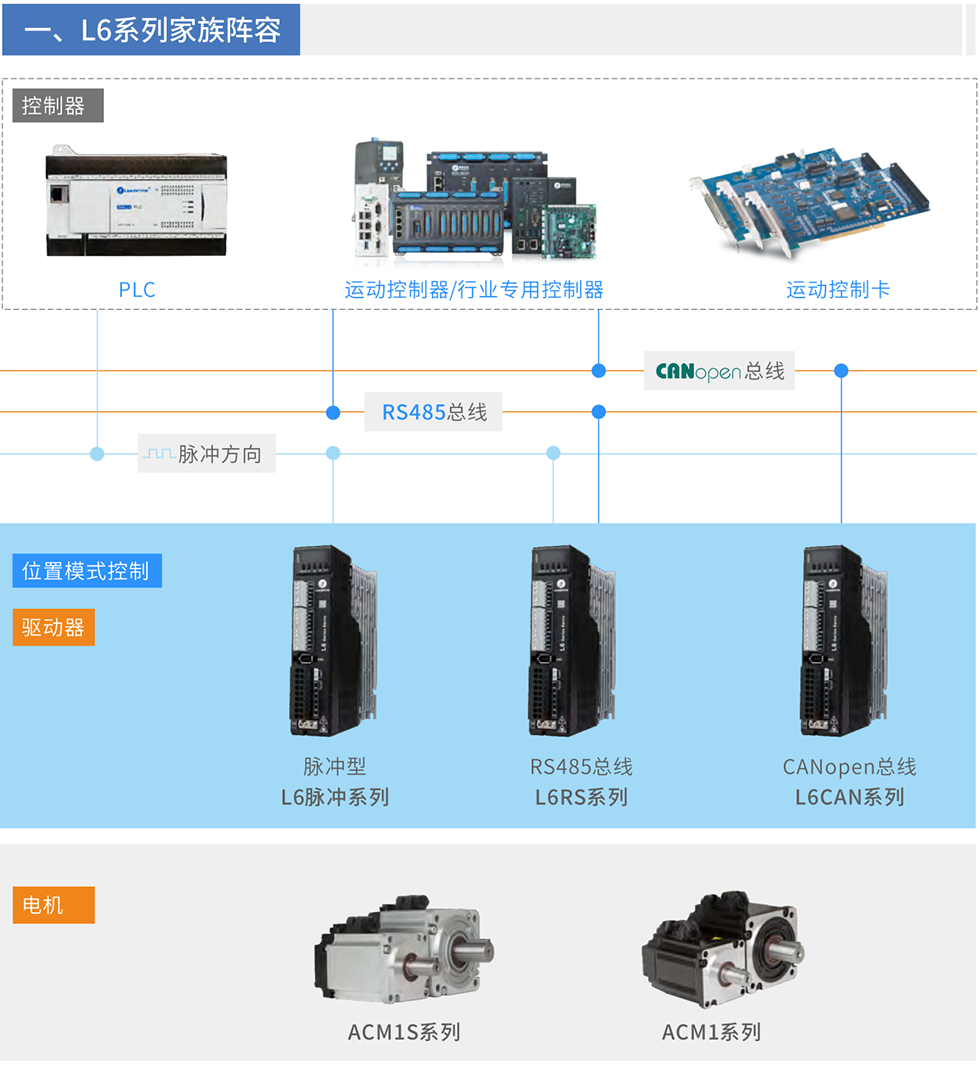

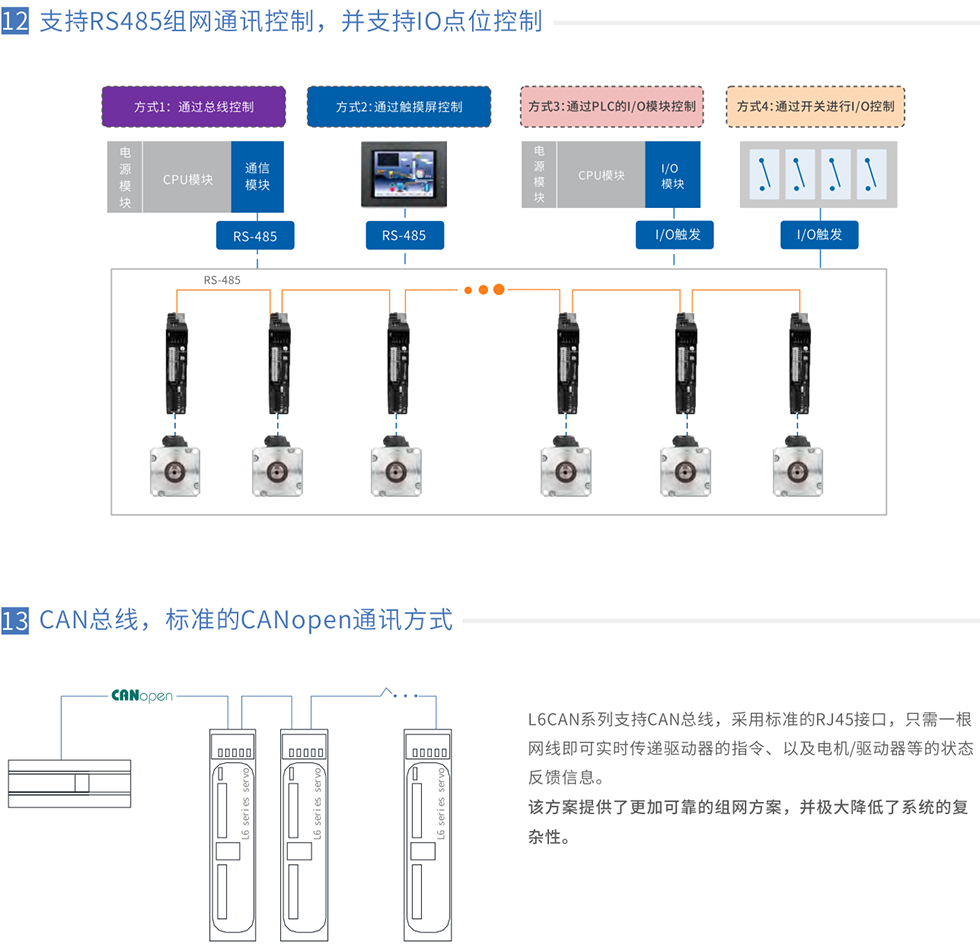

L6系列包含L6、L6RS和L6CAN三个子系列。L6为标准版,支持脉冲+方向控制,是升级步进和闭环系统的佳选;L6RS子系列支持RS485和PR控制模式,内置控制器的使用可以为用户大幅降低控制系统成本;L6CAN子系列支持CAN总线控制,应用层遵循CANopen DS402协议,方便与主流控制器对接,通讯速率1Mbps,适用于多轴点位运动、各轴间不需要高速插补但轴数较多的应用场合,具备成本优势。更多...

L8系列高端型

(定位高端伺服控制,即将推出)

L5/L5Z系列

(上一代产品,建议优选L7和L6系列)
雷赛L8系列交流伺服是针对高速度、高精度、高可靠性和高安全性型的高端伺服控制系统而研制的高端型伺服。支持脉冲指令、RS485和PR模式控制,以及EtherCAT总线控制。采用新一代算法,可大幅提升设备运行效率。在线惯量识别/自动陷波,支持机械分析功能,增益自动设置,使用简单。支持内置控制功能,可配置16段内部指令。可搭配旋转伺服电机和直线电机,覆盖50W-7500W功率段;具有STO功能,现场保护更安全。L8系列定位于高端伺服控制系统,即将推出,敬请期待。更多...

  雷赛第五代L5/L5Z系列交流伺服通过采用美国先进伺服算法,具有高性能、高可靠性、低成本等特点,以国产伺服成本实现进口伺服的运动性能。支持17/20/23位高精度编码器,采用陷波滤波、摆振抑制、惯量估算、模型跟踪、干扰观测和补偿等多种国际先进技术,推动国产伺服技术到达了一个新高度。L5/L5Z系列涵盖100W - 3000W 功率段, 适配雷赛40mm - 180mm机座交流伺服电机。在电子行业、包装机械和木工设备等行业获得了光伏应用。随着产品升级,逐步被升级后的L7、L6等系列替代。更多...

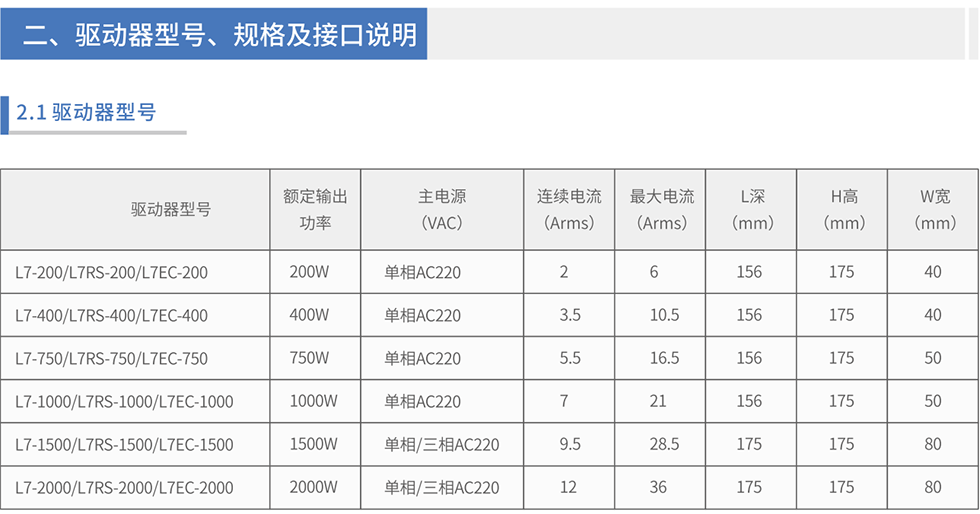

主要型号和规格

提示:非L5和L5Z系列现有用户,建议优选目前产销主力为L7和L6系列。技术上L7系列、L6系列和L5 & L5Z系列伺服驱动也可以配套部分第三方伺服电机;但一般配套雷赛ACM系列和ACM2系列电机,以保证伺服系统的稳定性和可靠性。未及事项可联系雷创智能工程师

所属系列
(特性/定位)
型号 工作电源 额定/峰值 匹配电机 控制方式 编码器反馈类型 尺寸
(电压,VAC) (电流,A) (功率,W) (常用17/23位) (mm)
L7系列精品型
(脉冲+方向控制)
L7-100 单相220 1.6/4.8 <=100 脉冲+方向 单圈绝对式 175*156*40
L7-400 单相220 3.5/10.5 <=400 脉冲+方向 单圈绝对式 175*156*40
L7-750 单相220 5.5/15.5 <=750 脉冲+方向 单圈绝对式 175*156*50
L7-1000 单相220 7.5/21.5 <=1000 脉冲+方向 单圈绝对式 175*156*50
L7-1500 单相/三相220 9.5/28.5 <=1500 脉冲+方向 单圈绝对式 175*175*80
L7-2000 单相/三相220 12/36 <=2000 脉冲+方向 单圈绝对式 175*175*80
L7RS系列精品型
(RS485总线伺服)
L7RS-100 单相220 1.6/4.8 <=100 RS485/PR模式 单圈& 多圈绝对式 175*156*40
L7RS-400 单相220 3.5/10.5 <=400 RS485/PR模式 单圈& 多圈绝对式 175*156*40
L7RS-750 单相220 5.5/15.5 <=750 RS485/PR模式 单圈& 多圈绝对式 175*156*50
L7RS-1000 单相220 7.5/21.5 <=1000 RS485/PR模式 单圈& 多圈绝对式 175*156*50
L7RS-1500 单相/三相220 9.5/28.5 <=1500 RS485/PR模式 单圈& 多圈绝对式 175*175*80
L7RS-2000 单相/三相220 12/36 <=2000 RS485/PR模式 单圈& 多圈绝对式 175*175*80
L7EC系列精品型
(EtherCAT总线伺服)
L7EC-100 单相220 1.6/4.8 <=100 EtherCAT 单圈& 多圈绝对式 175*156*40
L7EC-400 单相220 3.5/10.5 <=400 EtherCAT 单圈& 多圈绝对式 175*156*40
L7EC-750 单相220 5.5/15.5 <=750 EtherCAT 单圈& 多圈绝对式 175*156*50
L7EC-1000 单相220 7.5/21.5 <=1000 EtherCAT 单圈& 多圈绝对式 175*156*50
L7EC-1500 单相/三相220 9.5/28.5 <=1500 EtherCAT 单圈& 多圈绝对式 175*175*80
L7EC-2000 单相/三相220 12/36 <=2000 EtherCAT 单圈& 多圈绝对式 175*175*80

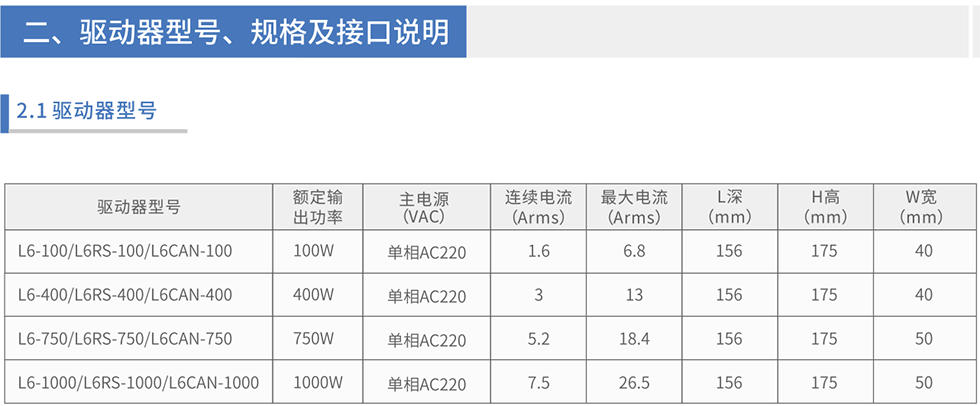

L6系列经济型
(脉冲+方向控制)
L6-100 单相220 1.6/6.8 <=100 脉冲+方向 单圈绝对式 175*156*40
L6-400 单相220 3/13 <=400 脉冲+方向 单圈绝对式 175*156*40
L6-750 单相220 5.2/18.4 <=750 脉冲+方向 单圈绝对式 175*156*50
L6-1000 单相220 7.5/26.5 <=1000 脉冲+方向 单圈绝对式 175*156*50
L6RS系列经济型
(RS485总线伺服)
L6RS-100 单相220 1.6/6.8 <=100 RS485/PR模式 单圈& 多圈绝对式 175*156*40
L6RS-400 单相220 3/13 <=400 RS485/PR模式 单圈& 多圈绝对式 175*156*40
L6RS-750 单相220 5.2/18.4 <=750 RS485/PR模式 单圈& 多圈绝对式 175*156*50
L6RS-1000 单相220 7.5/26.5 <=1000 RS485/PR模式 单圈& 多圈绝对式 175*156*50
L6CAN系列经济型
(CAN总线伺服)
L6CAN-100 单相220 1.6/6.8 <=100 CANopen 单圈& 多圈绝对式 175*156*40
L6CAN-400 单相220 3/13 <=400 CANopen 单圈& 多圈绝对式 175*156*40
L6CAN-750 单相220 5.2/18.4 <=750 CANopen 单圈& 多圈绝对式 175*156*50
L6CAN-1000 单相220 7.5/26.5 <=1000 CANopen 单圈& 多圈绝对式 175*156*50
L5Z系列
(脉冲+方向,
RS485总线控制)
L5-400Z 单相220 2.0/8.5 <=400 脉冲+方向
RS485/PR模式
单圈& 多圈绝对式 158*130*54
L5-750Z 单相/三相220 3.7/16 <=750 脉冲+方向
RS485/PR模式
单圈& 多圈绝对式 178*140*70
L5-850Z

单相/三相220

4.2/18 <=850 脉冲+方向
RS485/PR模式
单圈& 多圈绝对式 180*160*75
L5-1000Z 单相/三相220 5/22 <=1000 脉冲+方向
RS485/PR模式
单圈& 多圈绝对式 180*160*75
L5-1500Z 单相/三相220 7.5/25 <=1500 脉冲+方向
RS485/PR模式
单圈& 多圈绝对式 180*160*75
L5-1500Z-A 单相/三相220 10.5/36 <=2000 脉冲+方向
RS485/PR模式
单圈& 多圈绝对式 180*160*75
L5-2000S3Z 三相220 10.5/36 <=2000 脉冲+方向
RS485/PR模式
单圈& 多圈绝对式 210*215*110
L5-3000T3Z 三相380 16/50 <=3000 脉冲+方向
RS485/PR模式
单圈& 多圈绝对式 210*215*110
L5系列
(脉冲+方向控制)
L5-400 单相220 2.0/8.5 <=400 脉冲+方向 增量式,常配2500线 158*130*54
L5-750 单相/三相220 3.7/16 <=750 脉冲+方向 增量式,常配2500线 178*140*70
L5-1000 单相/三相220 5/22 <=1000 脉冲+方向 增量式,常配2500线 180*160*75
L5-1500 单相/三相220 7.5/25 <=1500 脉冲+方向 增量式,常配2500线 180*160*75

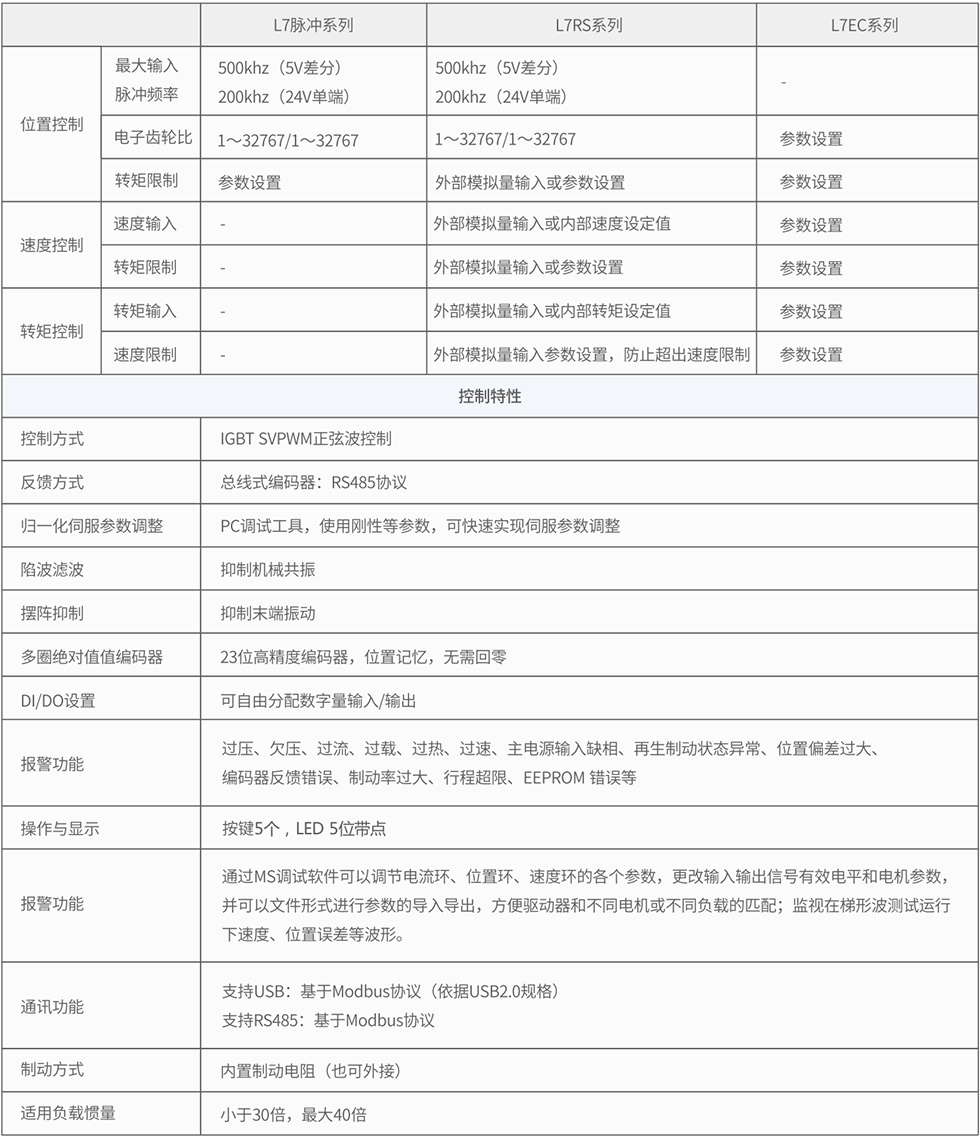

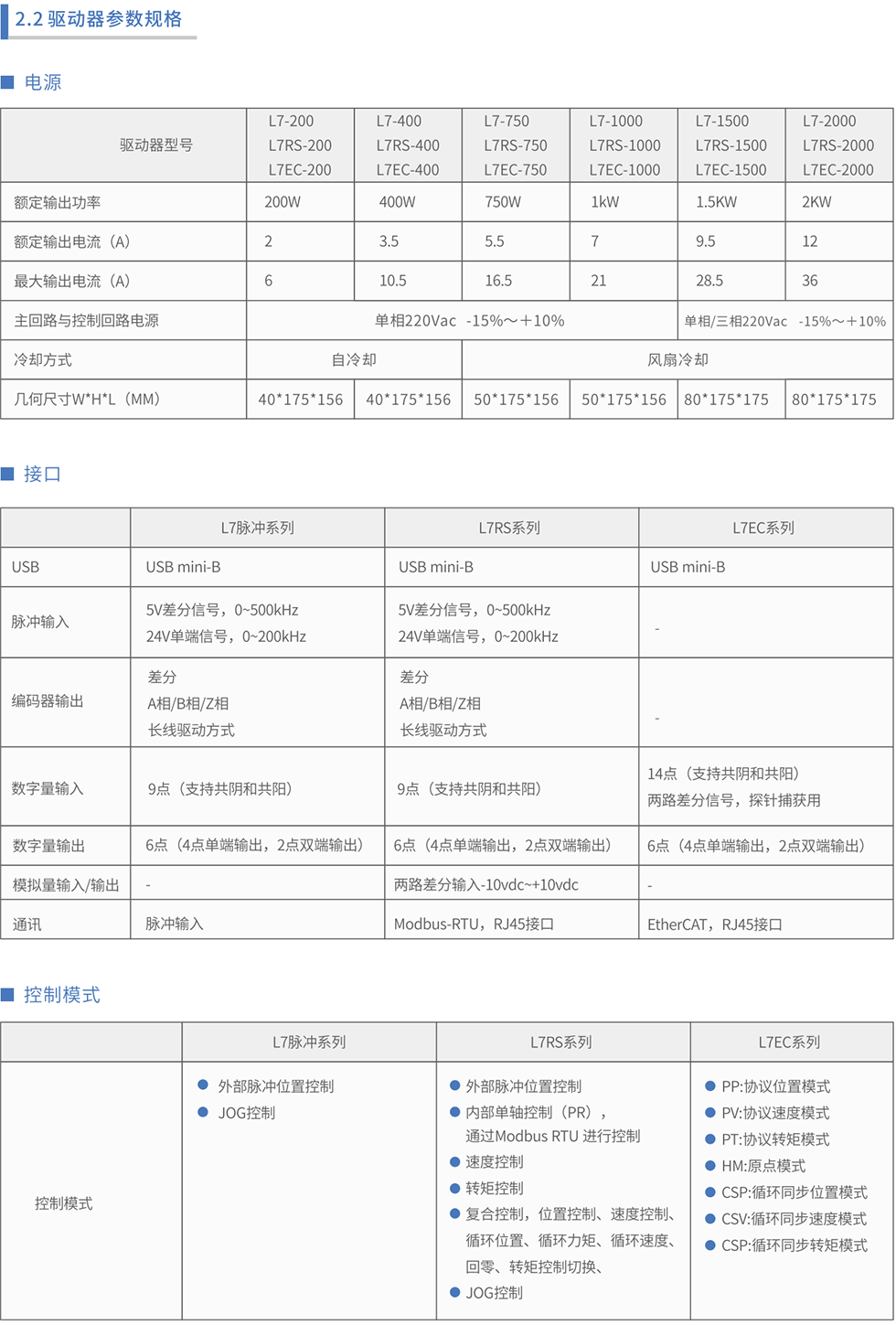

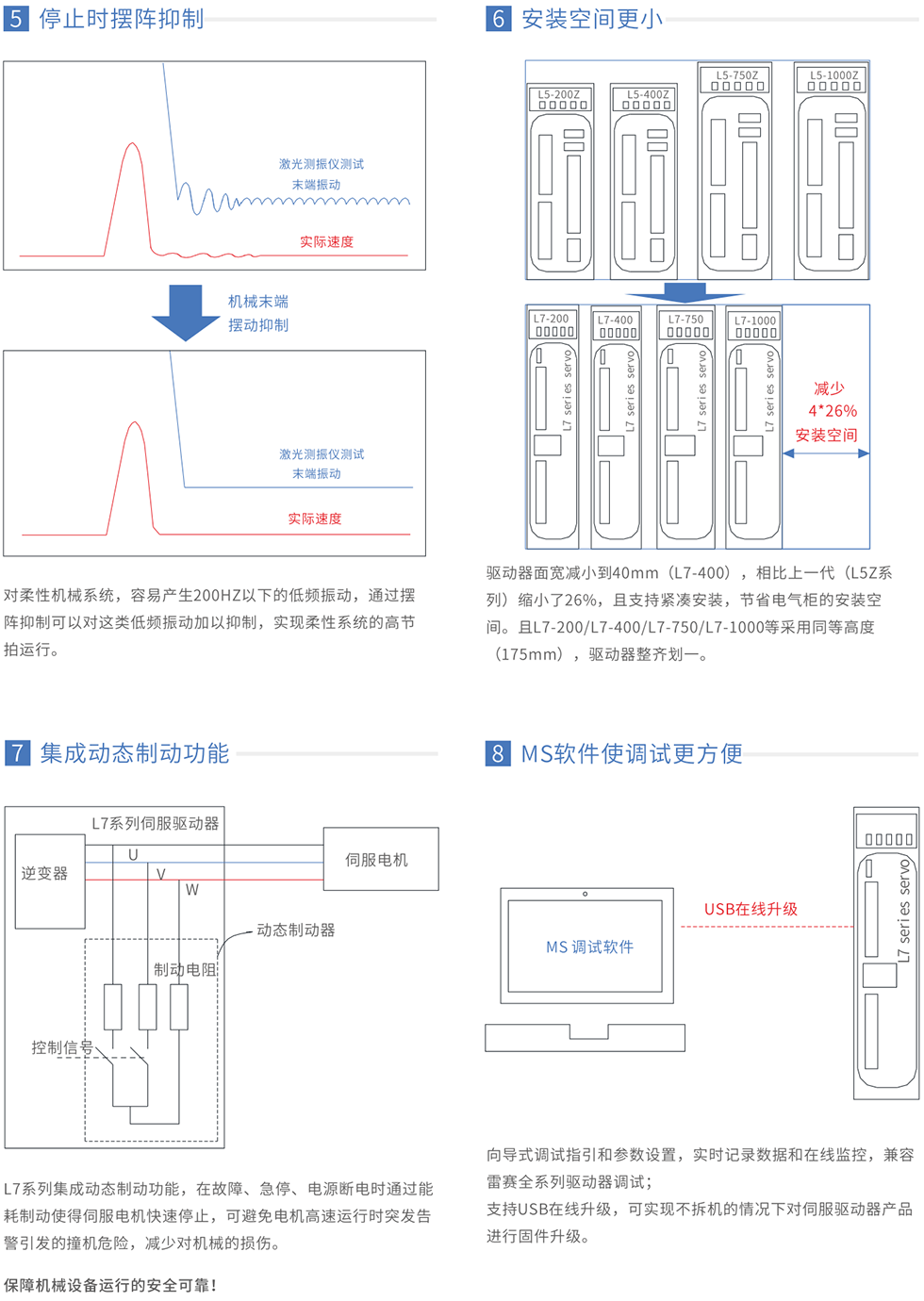

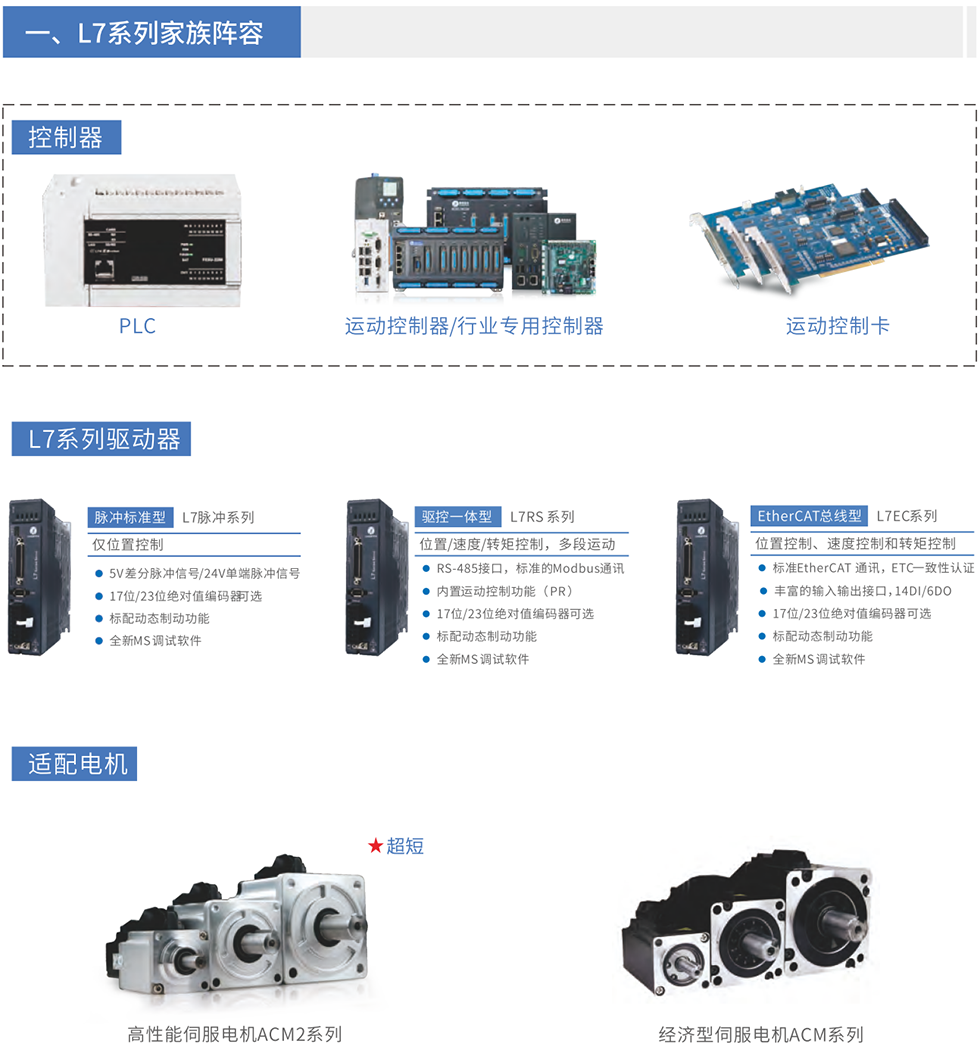

L7 系列精品型主要特性 (17/23位总线编码器,脉冲+方向控制、RS485总线和EtherCAT总线可选)

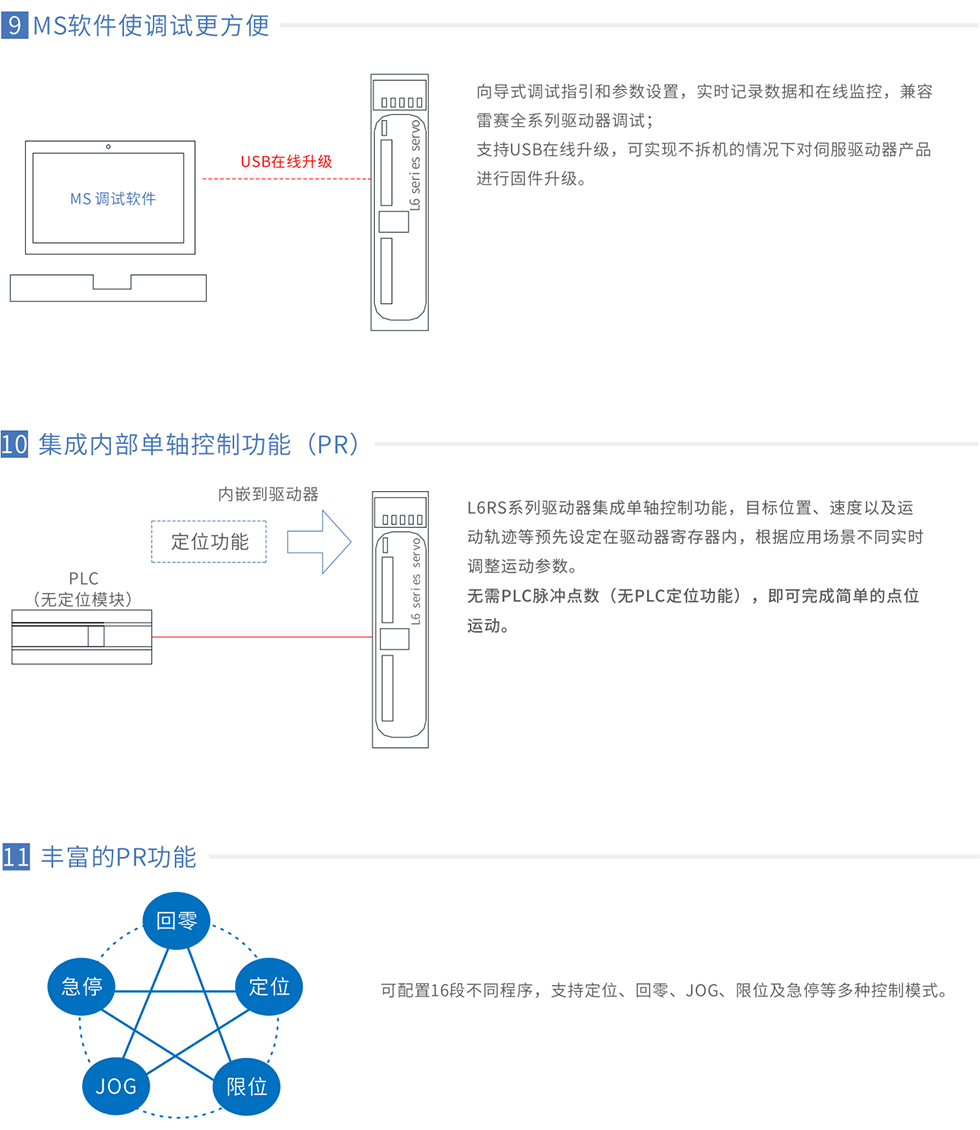

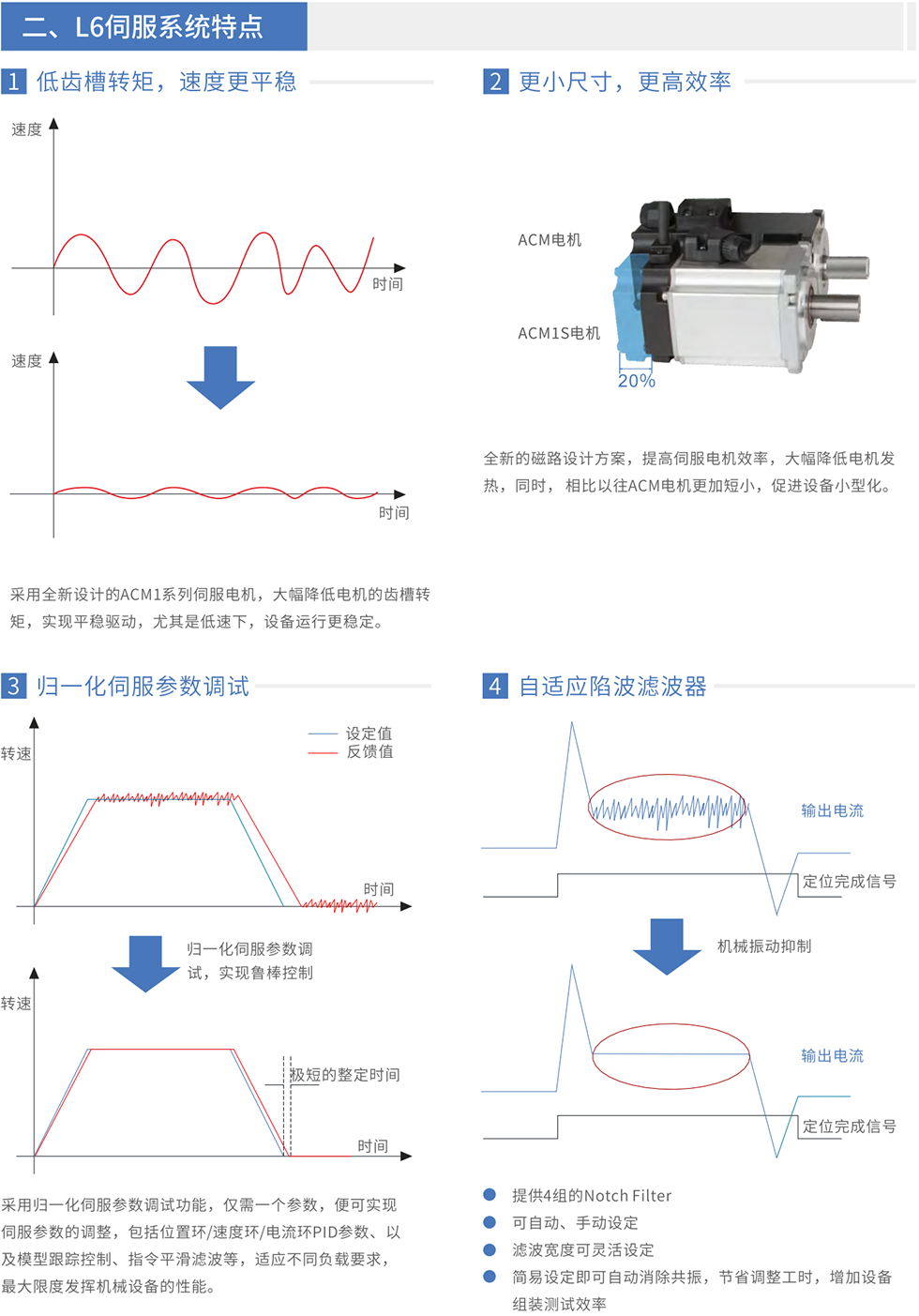

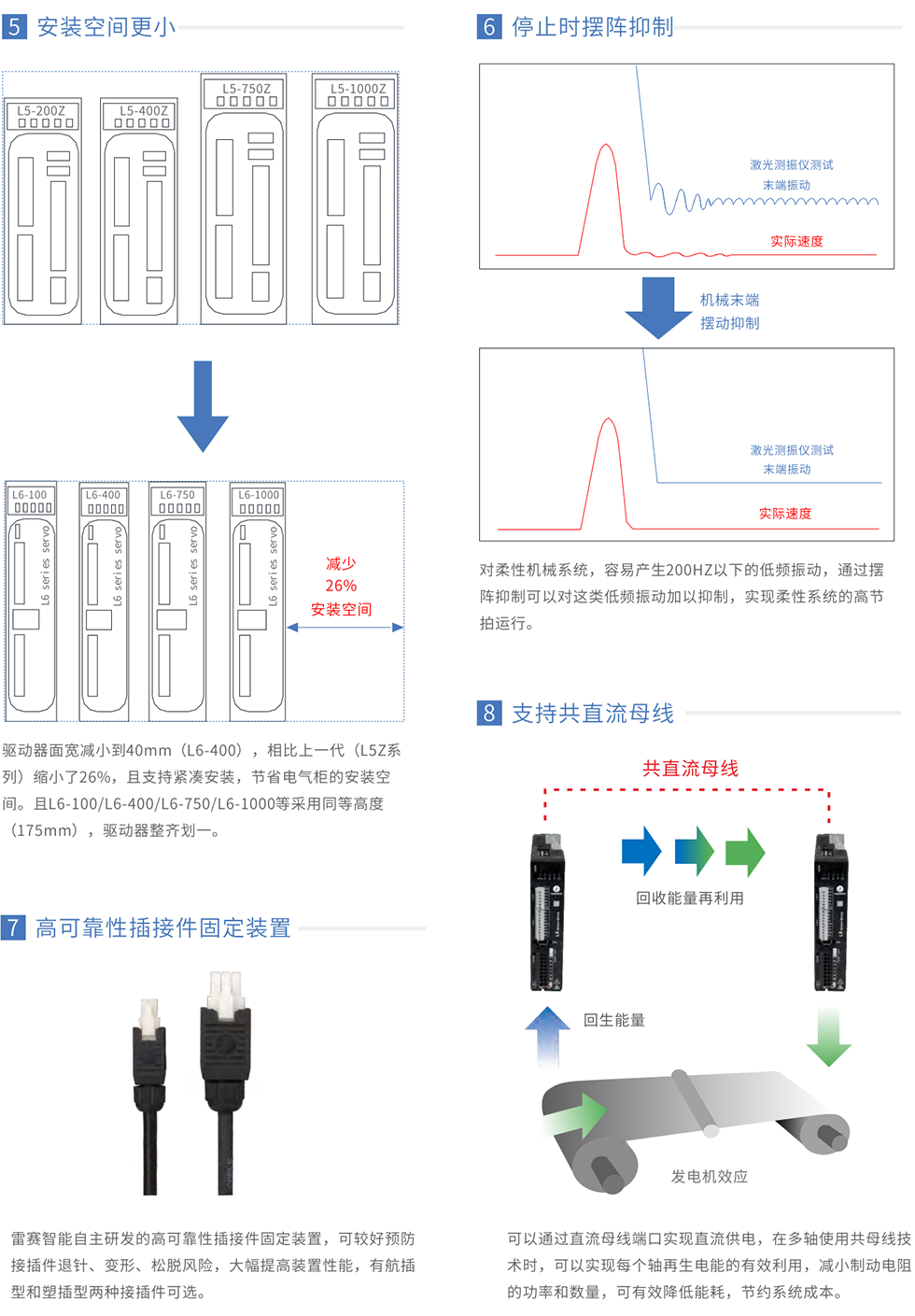

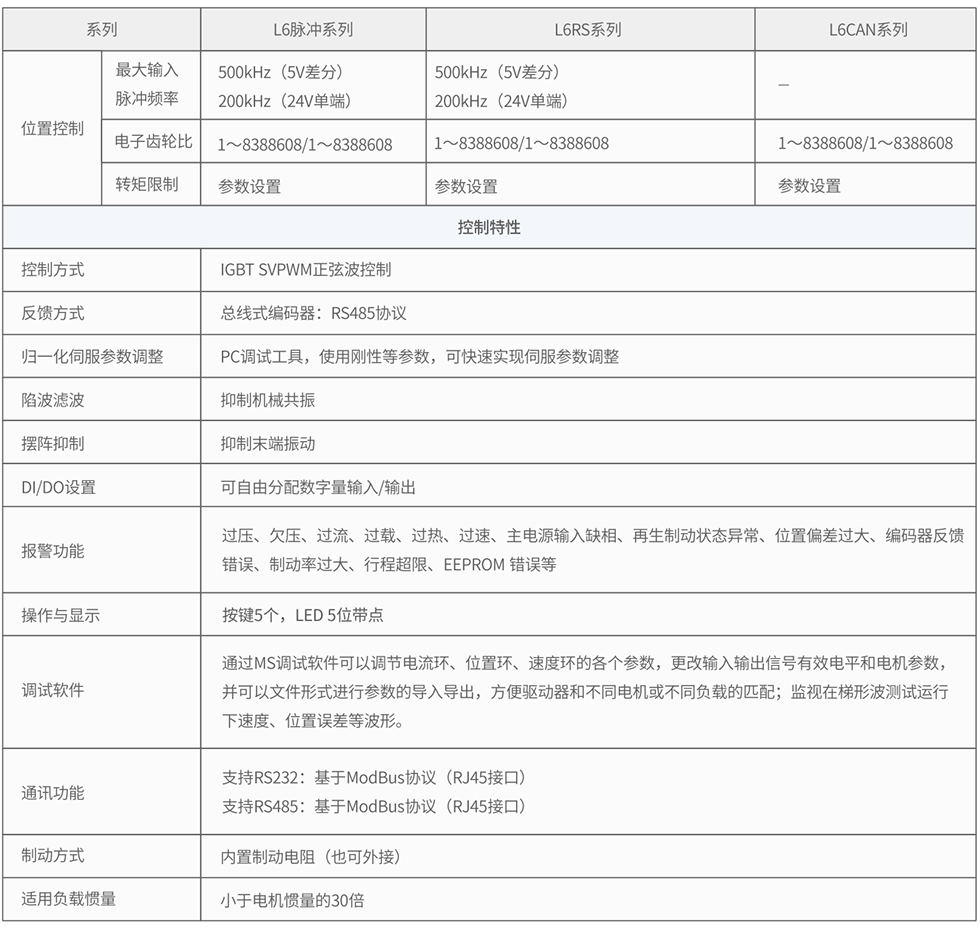

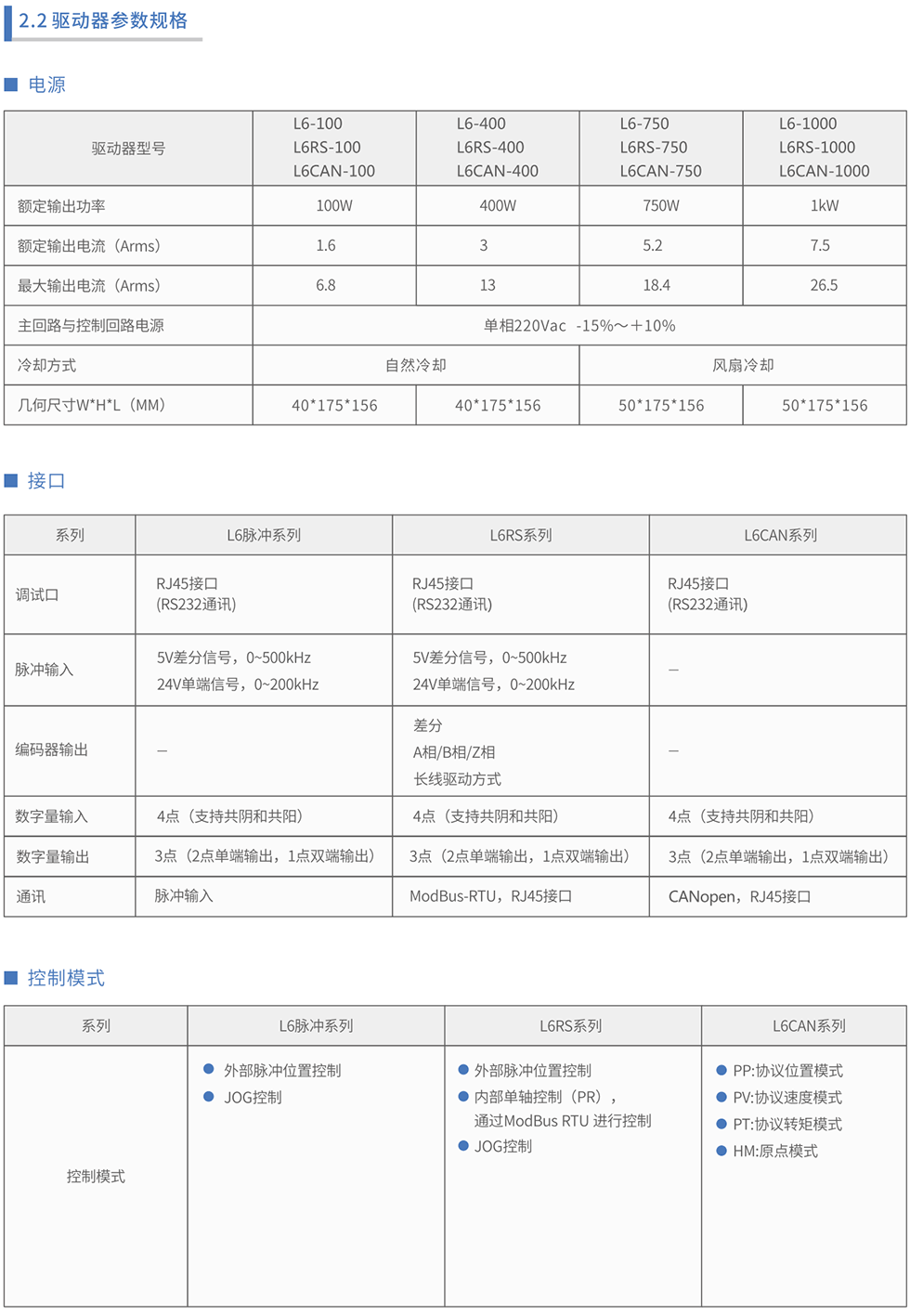

L6 系列经济型主要特性 (基于L7基础进行成本优化,为爆品而设计)





雷赛智能近年推出的交流伺服驱动产品(L5系列、L6系列、L7系列、L8系列),已经具备了和台系、日系伺服同台竞比的技术水平,并在电子半导体制造、激光和雕刻设备、注塑机械手、纺织服装、包装机械、物流分拣设备、机器人等行业获得广泛应用。目前已有超过百万台/套的雷赛智能伺服运行在各类自动化设备上。

佛山市雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司的官方代理。雷赛智能从2003年开始持续投入伺服系统研发,18年间已先后研发成功多个系列的伺服驱动和电机产品,如:DB系列、DCS系列、ACS系列、ACH系列、L5系列、L6系列、L7系列和L8高端伺服系列。雷赛智能伺服已经在数十个细分行业获得广泛应用,有上千家客户采用了雷赛智能伺服产品。

雷赛智能近年推出的交流伺服驱动产品(L5系列、L6系列、L7系列、L8系列),已经具备了和台系、日系伺服同台竞比的技术水平,并在印刷机械,电子半导体、纺织服装、包装机械、雕切设备、物流分拣设备、机器人等行业获得广泛应用。目前已有超过百万台/套的雷赛智能伺服运行在各类自动化设备上。

下面针对当前主要产销系列产品,提供通用的产品选型和配套信息以供参考;特殊应用的优化选型请咨询雷创智能工程师。

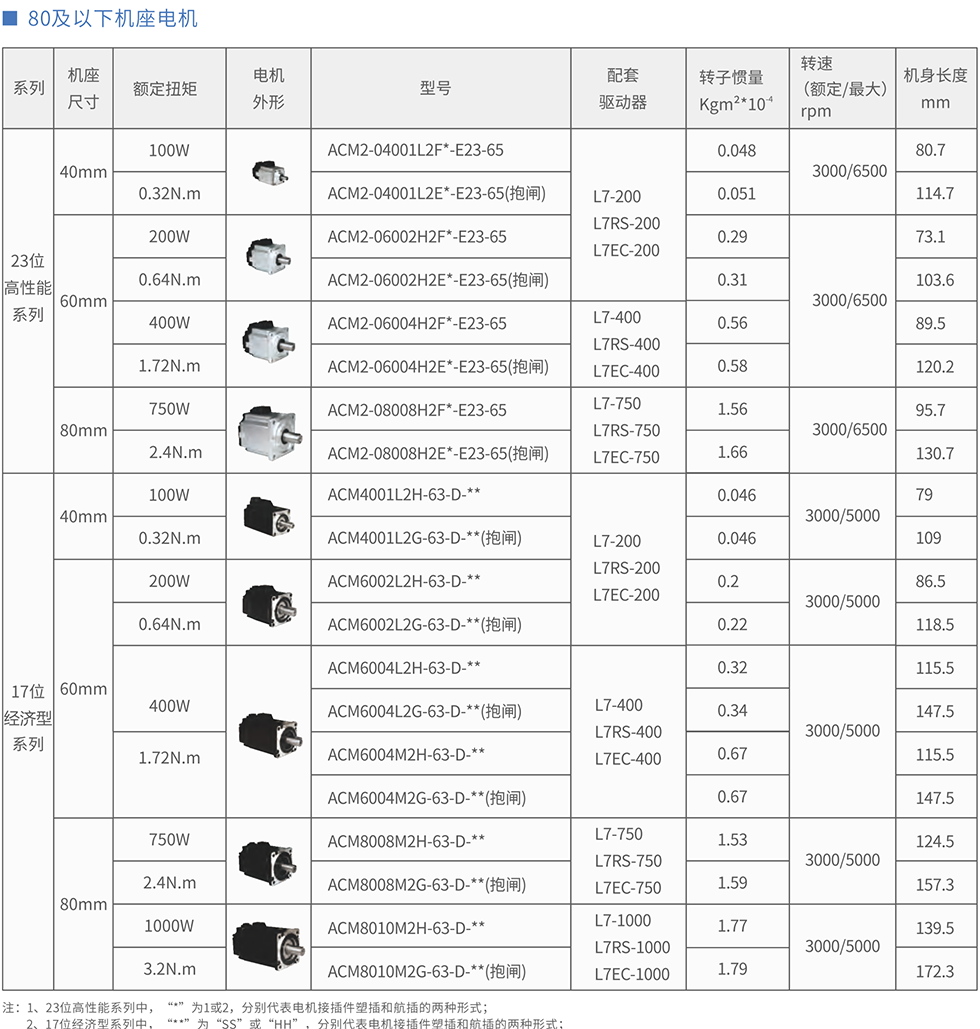

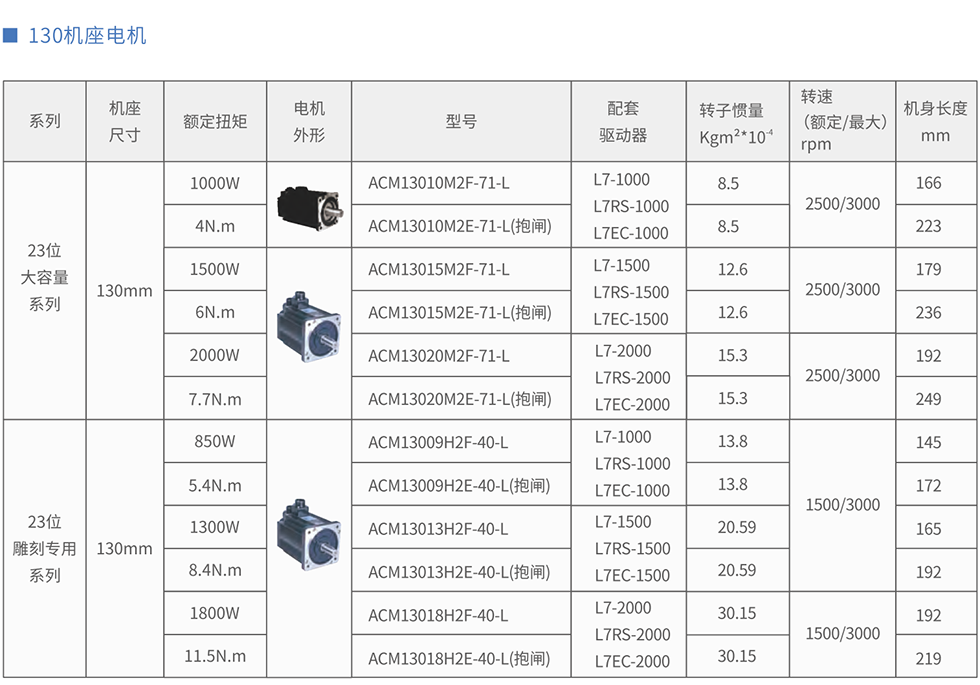

L7系列精品型伺服选型与搭配

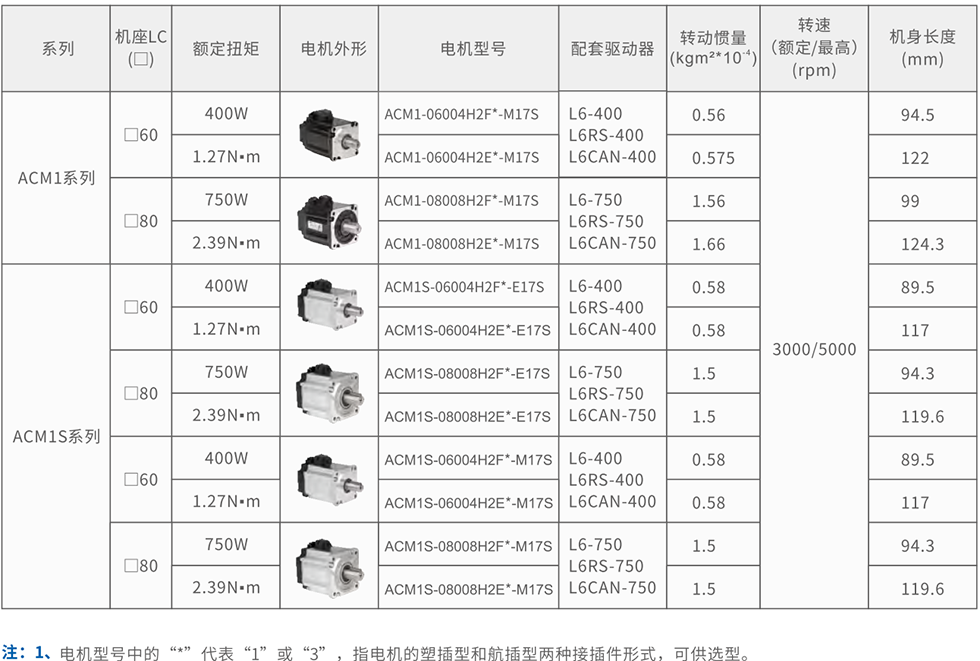

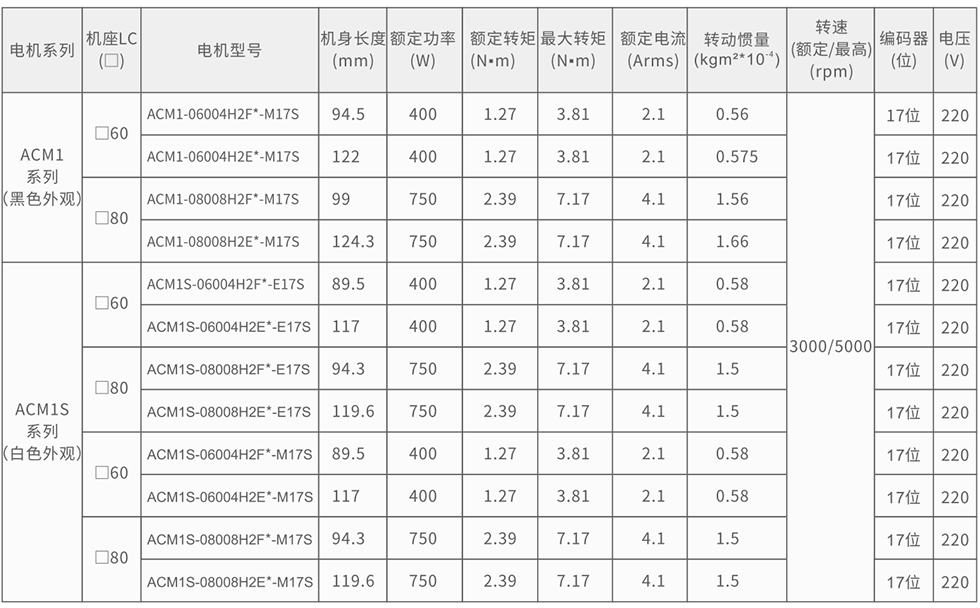

L6系列经济型伺服选型与搭配









雷创智能科技有限公司提供丰富和齐全的资料,包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大用户参考和使用。下面按资料类型进行了简单分类,请按分类和产品名称/关键字查找下载。本表未及文档/资料,请咨询雷创智能工程师。

系列选型手册

(L5Z和L5为上一代产品,建议优选L7和L6系列)
L7系列精品型高压伺服选型手册.pdf L6系列经济型高压伺服选型手册.pdf

L5Z+ACM总线编码器高压伺服选型手册.pdf L5+ACM增量型编码器高压伺服选型手册.pdf



使用手册


L7和L7RS系列驱动器使用手册 L7EC系列驱动器使用手册

L6和L6RS系列驱动器使用手册 L6CAN系列驱动器手册

L5Z和L5系列驱动器使用手册 多圈绝对值编码器使用手册

L5Z系列驱动器PR模式使用手册

软件


L7系列软件 L7系列USB驱动 L7EC .xml文件

L6系列软件 L6CAN .eds文件

L5 & L5Z系列软件
