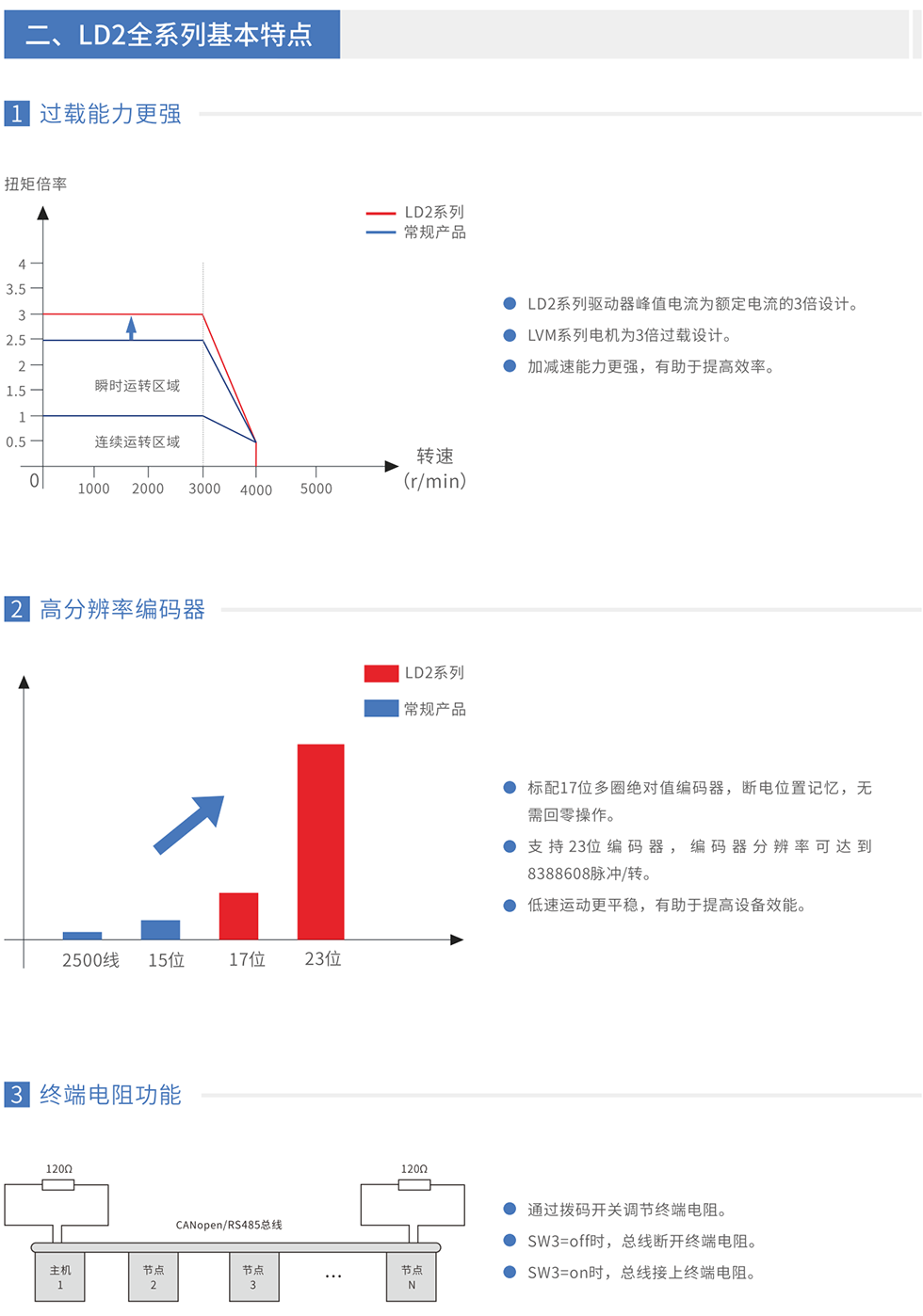

特性
* 低压直流供电,高可靠性,高性价比;
* 过载能力强,动态性能好;
* 模型跟踪功能,高速点位、插补运动应付自由;
* 内置可编程控制器,可简化系统和降低成本;

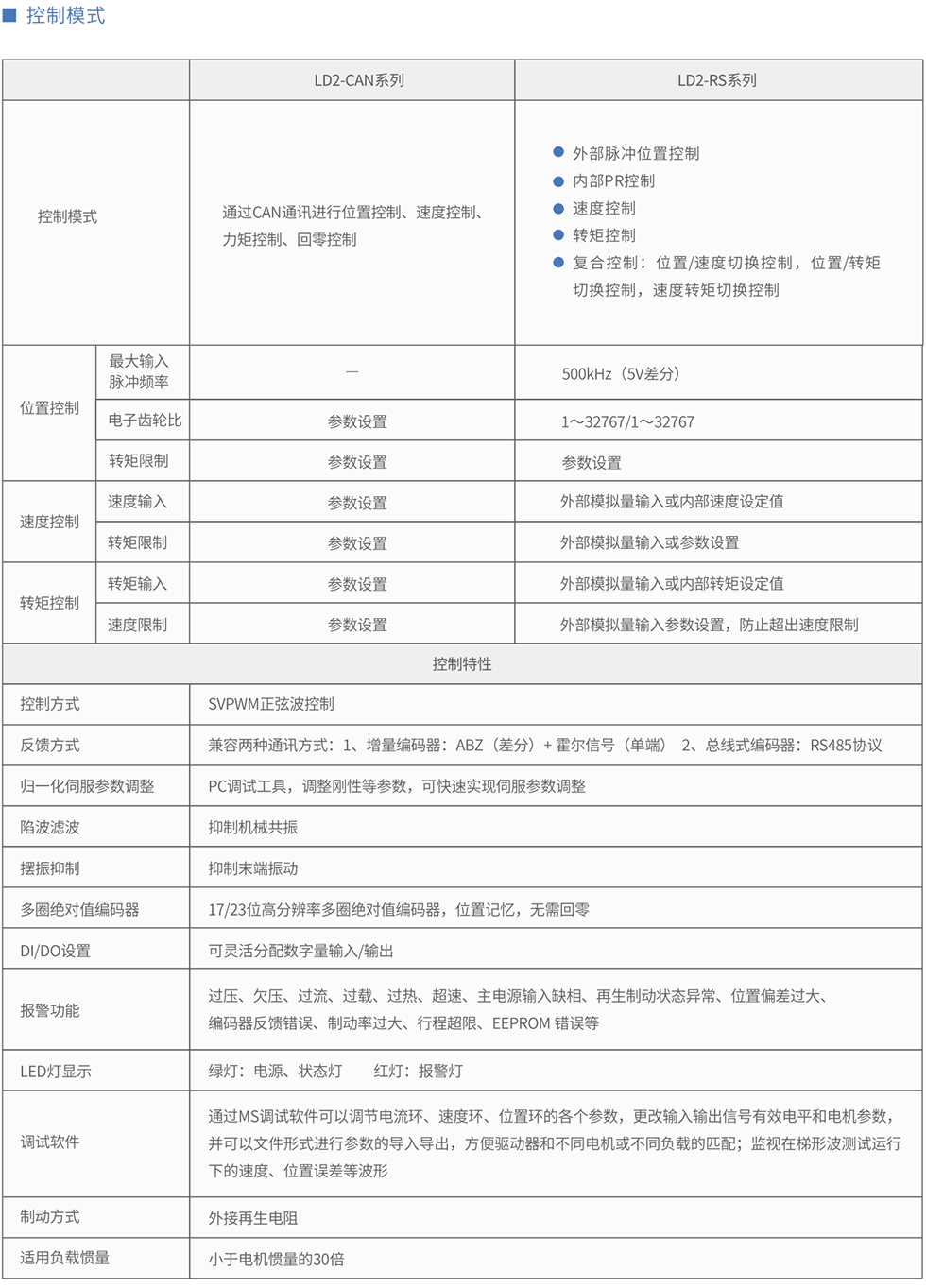

* 具备转矩、速度、位置控制模式,且可不断电切换;

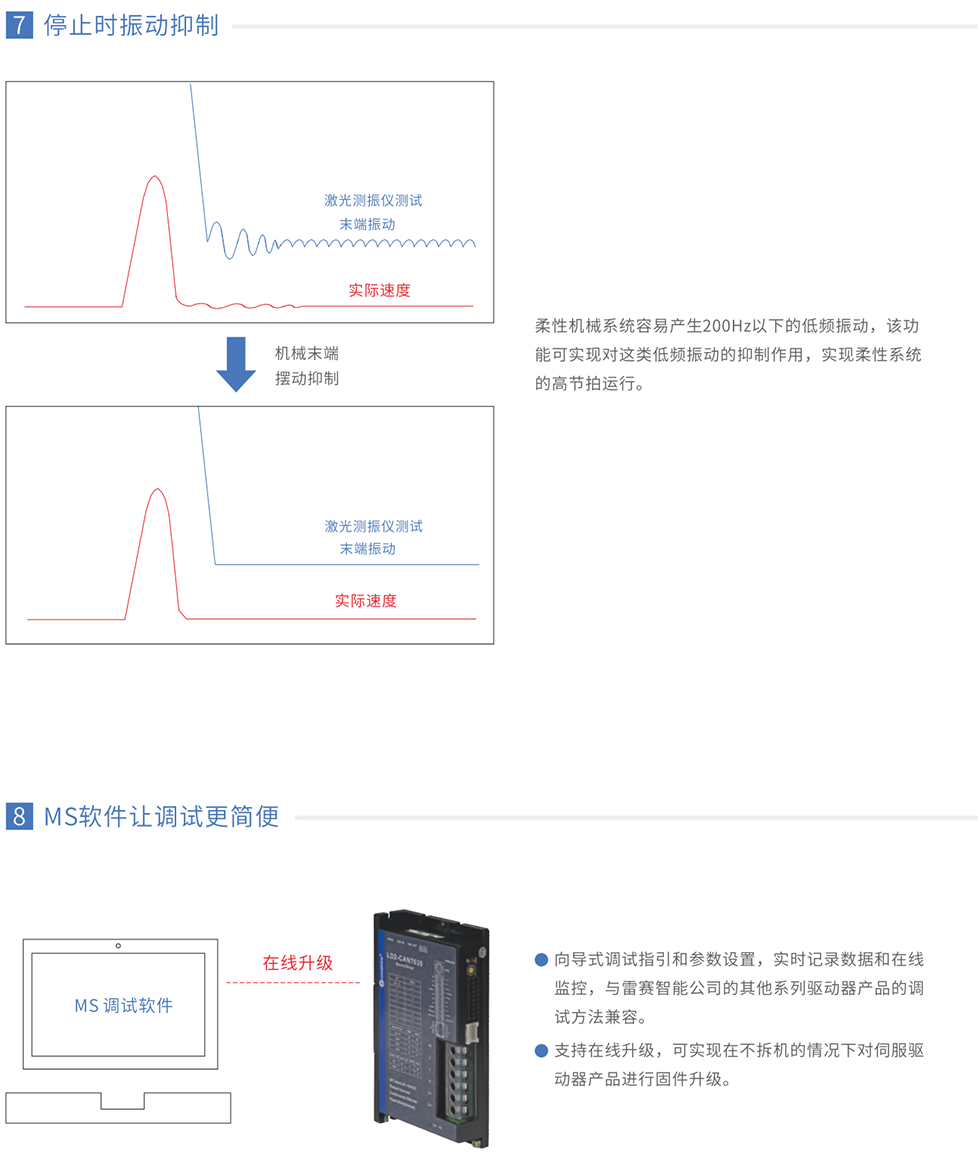

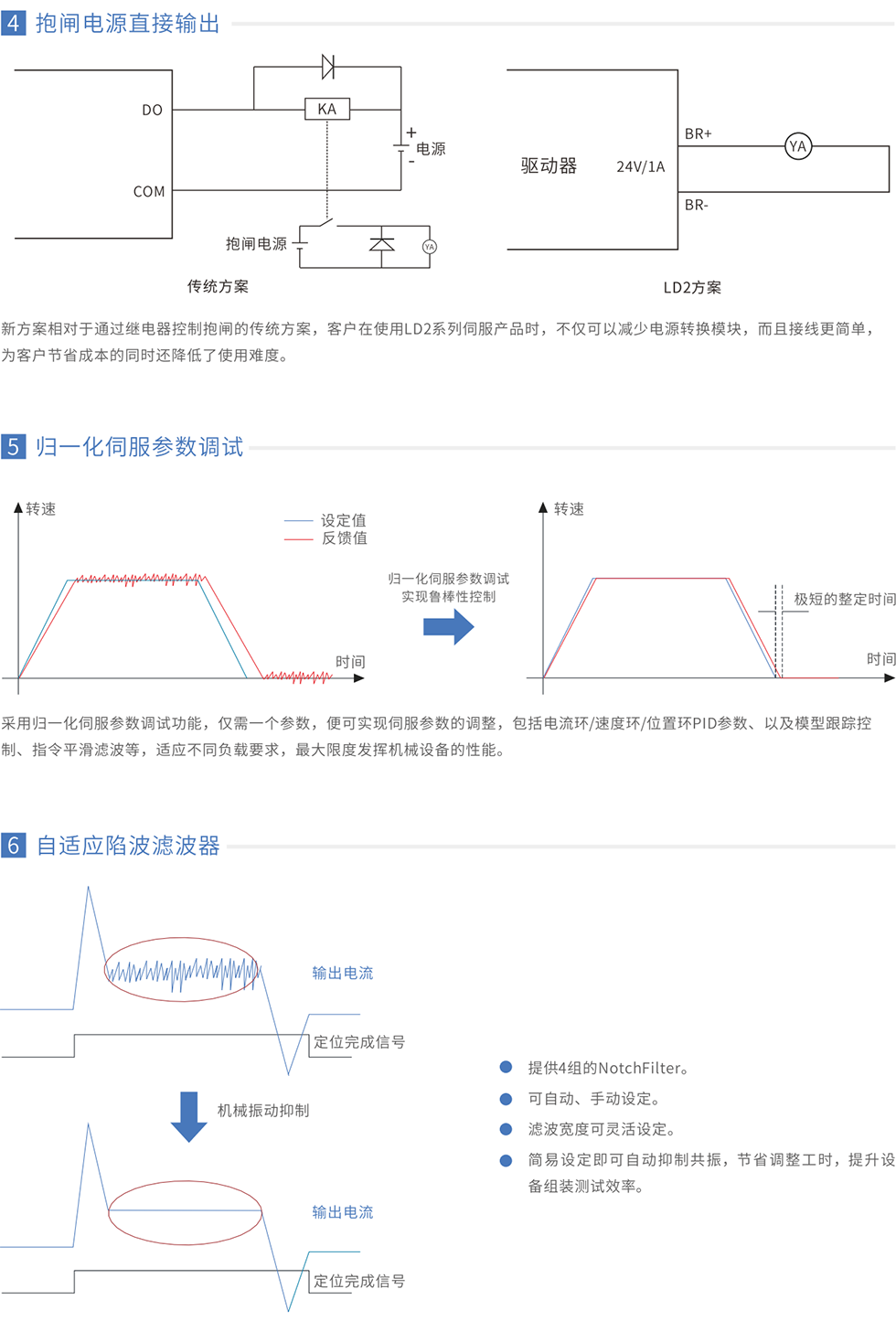

* 单参数增益调节模式, 可极大降低调试难度

* 兼容低压交流伺服电机和直流无刷电机;

  • 简介
  • 主要特性

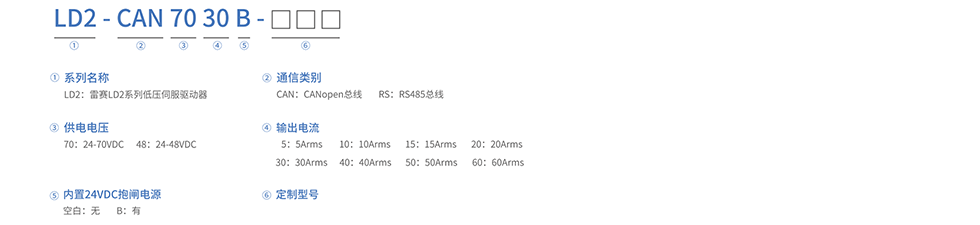

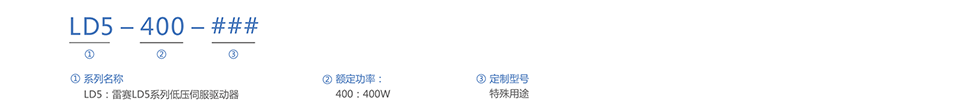

  • 命名规则
  • 典型应用
  • 选型与搭配
  • 资料下载

佛山市雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司的官方代理。雷赛智能从2003年开始持续投入伺服系统研发,18年间已先后研发成功多个系列的伺服驱动和电机产品,如:DB系列、DCS系列、ACS系列、ACH系列、L5系列、L6系列、L7系列和L8高端伺服系列。雷赛智能伺服已经在数十个细分行业获得广泛应用,有上千家客户采用了雷赛智能伺服产品。雷赛智能近年推出的交流伺服驱动产品(L5系列、L6系列、L7系列、L8系列),已经具备了和台系、日系伺服同台竞比的技术水平,并在印刷机械,电子半导体、纺织服装、包装机械、雕切设备、物流分拣设备、机器人等行业获得广泛应用。目前已有超过百万台/套的雷赛智能伺服运行在各类自动化设备上。

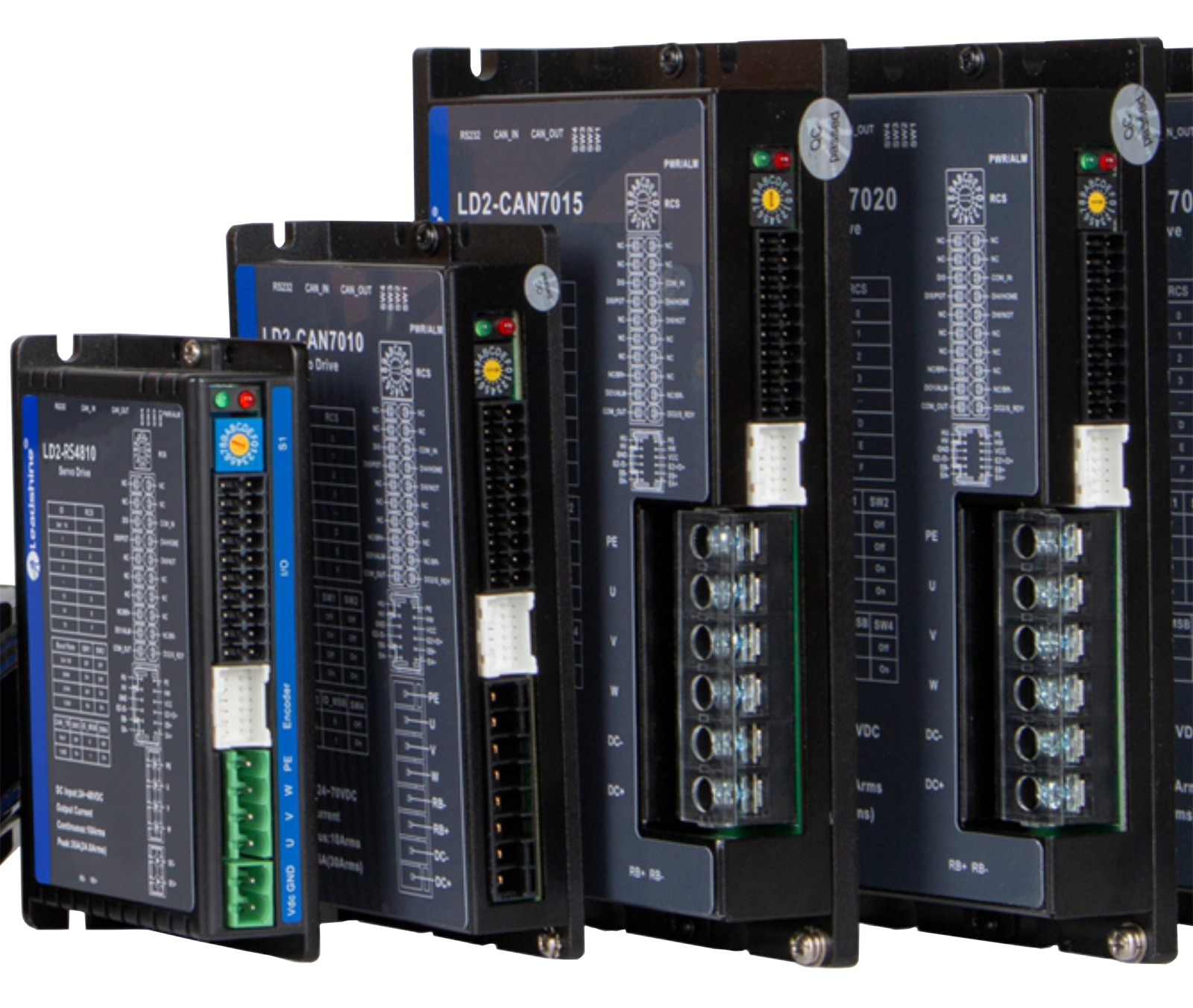

低压交流伺服驱动器采用直流供电,具有性价比高,可靠性高和效率高等优点常是是移动式智能设备的最佳运动控制方案。目前产销的LD2系列驱动器,是基于雷赛最新的伺服驱动技术平台开发,针对移动式的智能设备进行了优化。体积小巧、便于安装,加上先进的伺服控制算法和强大的通讯及控制功能,为用户开发出高效且强大的移动智能设备奠定了坚实基础。本站所提供的压缩文件,如需要解压密码,均为本站域名www.leadtronker.com

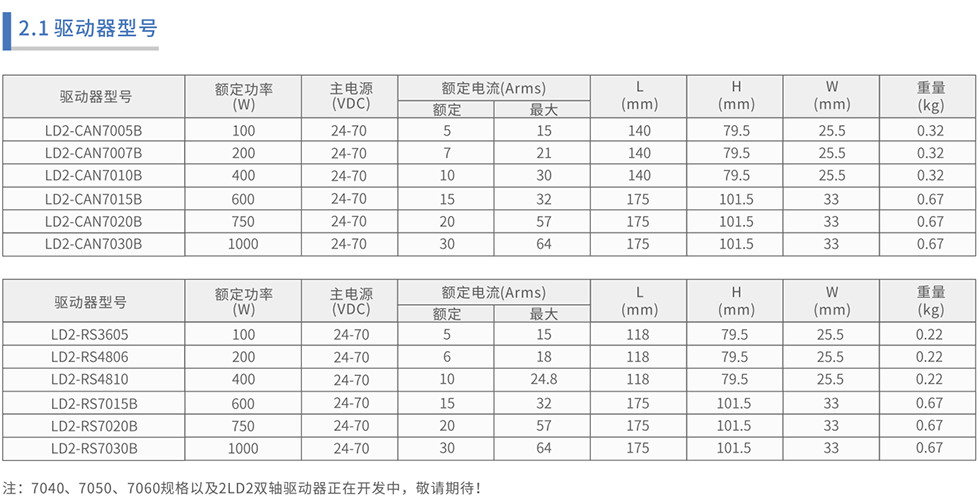

主要型号和规格

提示:建议移动设备行业用户首选LD2系列驱动提供更好使用便利性;LD5主要用于喷印等行业的非移动设备为主;ACS系列驱动器即将停产,非ACS系列驱动器老用户,建议优先选择LD2和LD5系列驱动。未及事项可联系雷创智能工程师

所属系列
(特性/定位)
型号 工作电源 额定/峰值 匹配电机 控制模式 编码器反馈类型 尺寸
(电压,VDC) (电流,A) (功率,W) (mm)

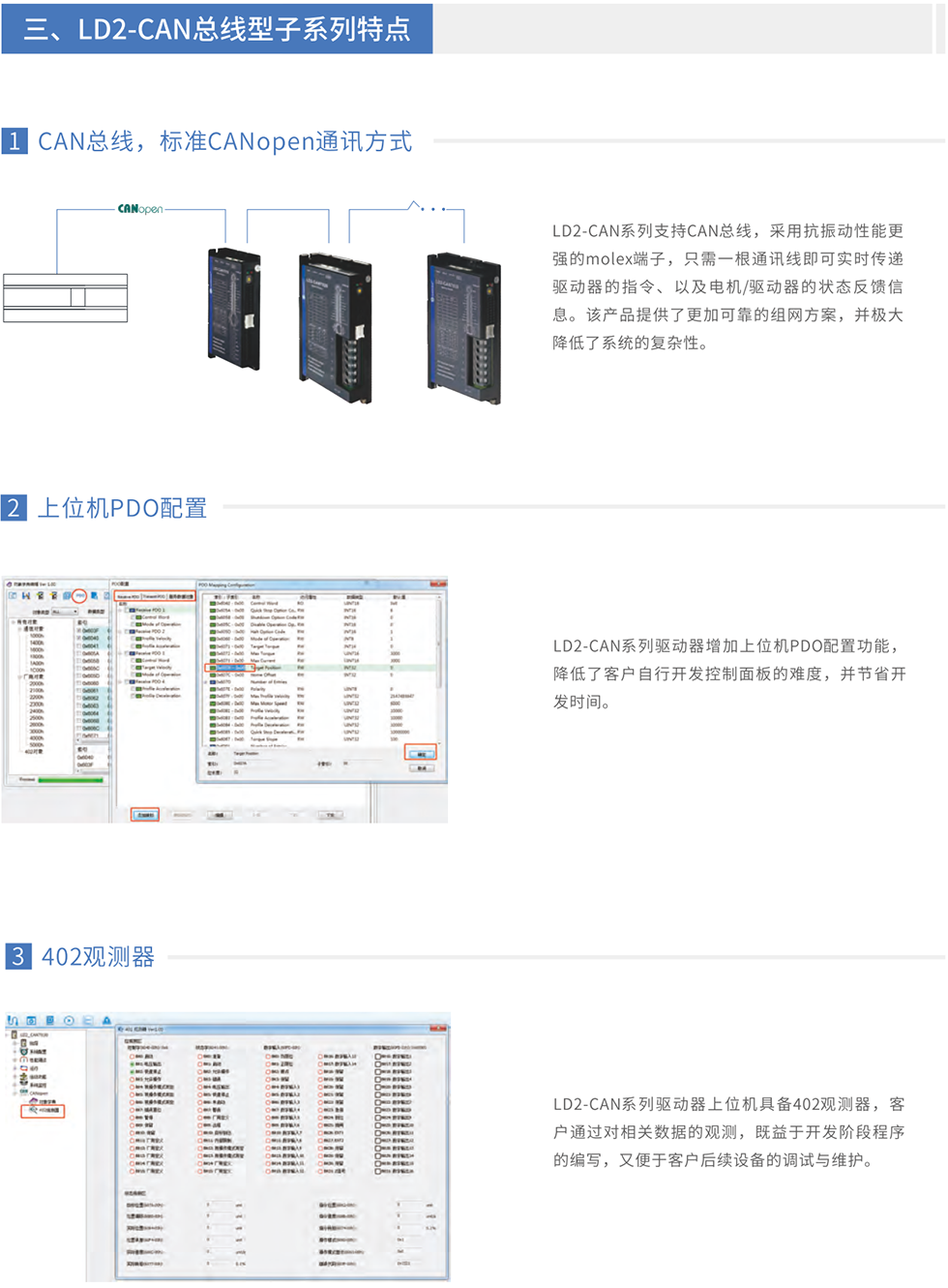

LD2-CAN子系列
(CANopen总线,
型号带B后缀的为
内置抱闸电源型号)
LD2-CAN7005 24-70 5/15 <=100 转矩/速度/位置
增量式和绝对式 140*79.5*25.5
LD2-CAN7005B 24-70 5/15 <=100 转矩/速度/位置
增量式和绝对式 140*79.5*25.5
LD2-CAN7007 24-70 7/21 <=200 转矩/速度/位置 增量式和绝对式 140*79.5*25.5
LD2-CAN7007B 24-70 7/21 <=200 转矩/速度/位置 增量式和绝对式 140*79.5*25.5
LD2-CAN7010 24-70 10/30 <=400 转矩/速度/位置 增量式和绝对式 140*79.5*25.5
LD2-CAN7010B 24-70 10/30 <=400 转矩/速度/位置 增量式和绝对式 140*79.5*25.5
LD2-CAN7015 24-70 15/32 <=600 转矩/速度/位置
增量式和绝对式 175*100.5*31
LD2-CAN7015B 24-70 15/32 <=600 转矩/速度/位置
增量式和绝对式 175*100.5*31
LD2-CAN7020 24-70 20/56 <=750 转矩/速度/位置 增量式和绝对式 175*100.5*31
LD2-CAN7020B 24-70 20/56 <=750 转矩/速度/位置 增量式和绝对式 175*100.5*31
LD2-CAN7030 24-70 30/64 <=1000 转矩/速度/位置 增量式和绝对式 175*100.5*31
LD2-CAN7030B 24-70 30/64 <=1000 转矩/速度/位置 增量式和绝对式 175*100.5*31

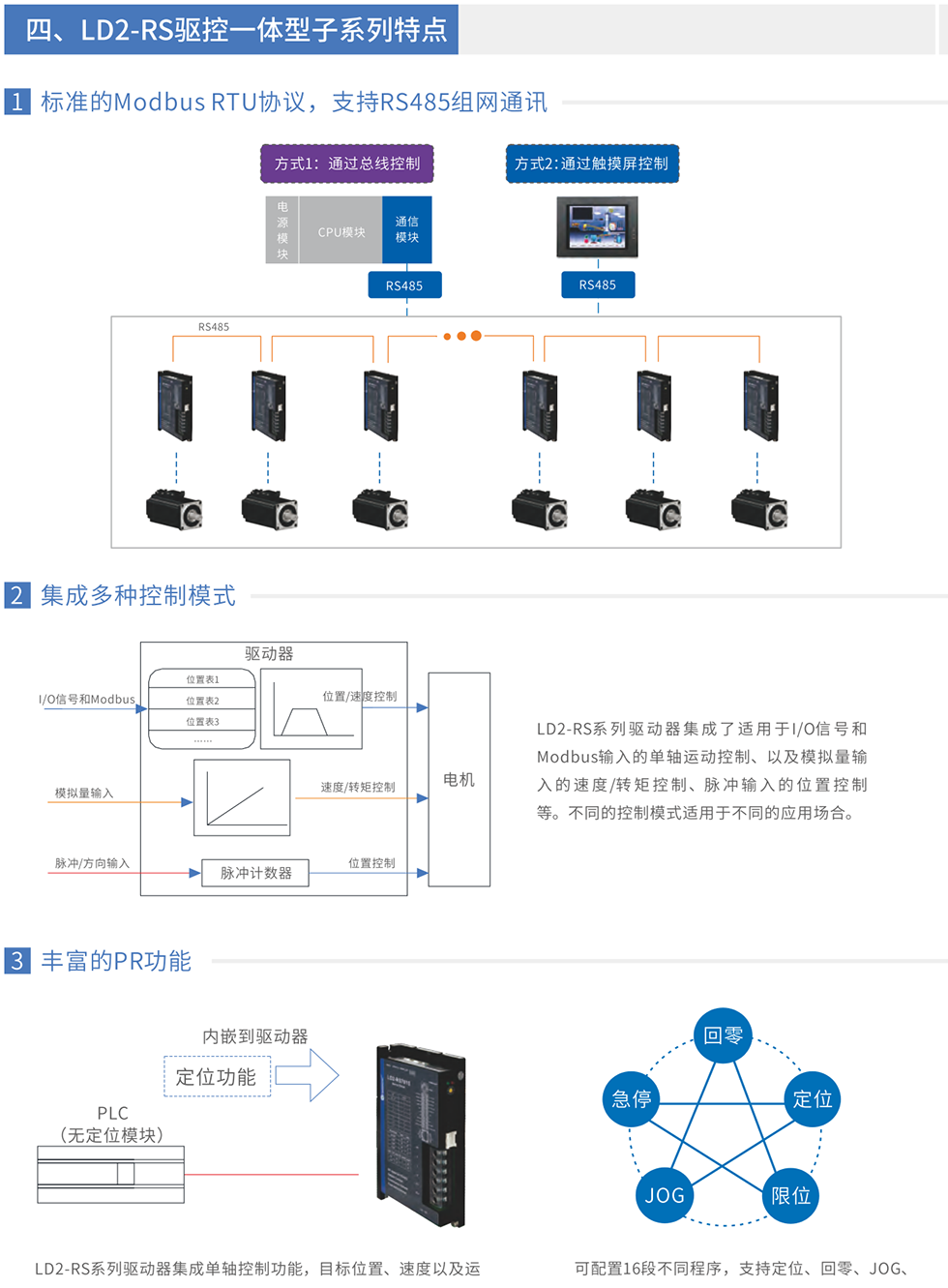

LD2-RS子系列
(RS485总线,
型号带B后缀的为
内置抱闸电源型号)
LD2-RS3605 24-70 5/15 <=100 转矩/速度/位置
增量式和绝对式 118*79.5*25.5
LD2-RS3605B 24-70 5/15 <=100 转矩/速度/位置
增量式和绝对式 118*79.5*25.5
LD2-RS4806 24-70 6.5/20 <=200 转矩/速度/位置 增量式和绝对式 118*79.5*25.5
LD2-RS4806B 24-70 6.5/20 <=200 转矩/速度/位置 增量式和绝对式 118*79.5*25.5
LD2-RS4810 24-70 10/24 <=400 转矩/速度/位置 增量式和绝对式 118*79.5*25.5
LD2-RS4810B 24-70 10/24 <=400 转矩/速度/位置 增量式和绝对式 118*79.5*25.5
LD2-RS7015 24-70 15/32 <=600 转矩/速度/位置
增量式和绝对式 175*100.5*31
LD2-RS7015B 24-70 15/32 <=600 转矩/速度/位置
增量式和绝对式 175*100.5*31
LD2-RS7020 24-70 20/56 <=750 转矩/速度/位置 增量式和绝对式 175*100.5*31
LD2-RS7020B 24-70 20/56 <=750 转矩/速度/位置 增量式和绝对式 175*100.5*31
LD2-RS7030 24-70 30/64 <=1000 转矩/速度/位置 增量式和绝对式 175*100.5*31
LD2-RS7030B 24-70 30/64 <=1000 转矩/速度/位置 增量式和绝对式 175*100.5*31

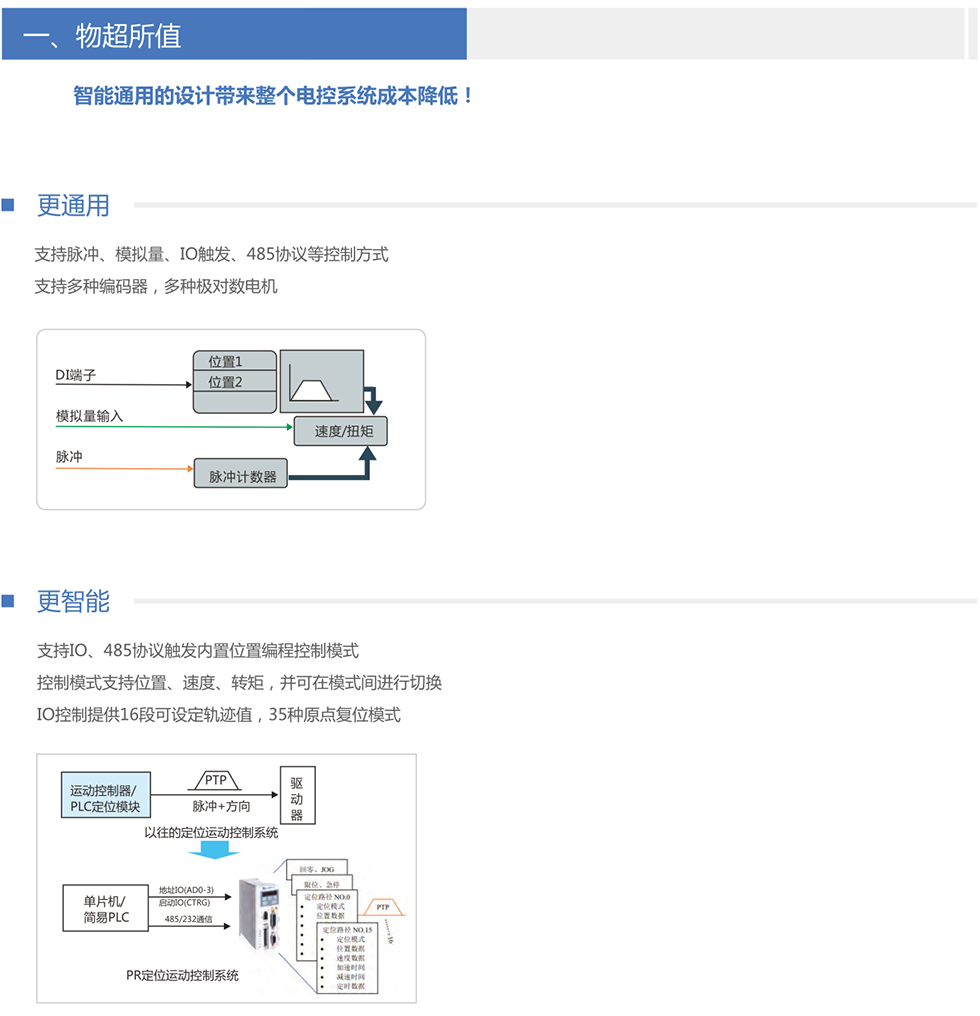

LD5系列
(脉冲控制,基于L5
系列高压伺服技术)
LD5-400 18-80 10/35 <=400 转矩/速度/位置
普通增量式 125*99*44
LD5-400Z 18-80 10/35 <=400 转矩/速度/位置 总线增量式 125*99*44
ACS系列
(普通增量式编码器)
ACS306 18-30 6/16 <=100 位置 普通增量式 116*69.2*26.5
ACS606 18-60 6/18 <=200 位置 普通增量式 118*75.5*34
ACS806 20-80 6/18 <=400 位置 普通增量式 166*97*32












低压交流伺服采用直流供电,具有性价比高,可靠性高和效率高等优点常是移动式智能设备的最佳运动控制方案。目前产销的LD2系列驱动器,是基于雷赛最新的伺服驱动技术平台开发,针对移动式的智能设备进行了优化。体积小巧、便于安装,加上先进的伺服控制算法和强大的通讯及控制功能,为用户开发出高效且强大的移动智能设备奠定了坚实基础。雷赛低压伺服广泛应用在喷绘机、点胶机、电子加工设备、自动抓取设备、特种机床、包装设备、医疗设备、影像检测设备、物流分拣设备等自动化设备中。在用户期望振动极小、超低噪音、高精度和高速度的设备中使用广泛,在要求高能效等级的移动智能设备中应用效果更佳。

低压交流伺服采用直流供电,具有性价比高,可靠性高和效率高等优点常是移动式智能设备的最佳运动控制方案。目前产销的LD2系列驱动器,是基于雷赛最新的伺服驱动技术平台开发,针对移动式的智能设备进行了优化。体积小巧、便于安装,加上先进的伺服控制算法和强大的通讯及控制功能,为用户开发出高效且强大的移动智能设备奠定了坚实基础。雷赛低压伺服广泛应用在喷绘机、点胶机、电子加工设备、自动抓取设备、特种机床、包装设备、医疗设备、影像检测设备、物流分拣设备等自动化设备中。在用户期望振动极小、超低噪音、高精度和高速度的设备中使用广泛,在要求高能效等级的移动智能设备中应用效果更佳。

下面针对各系列产品,提供通用的产品选型和配套信息以供参考;特殊应用的优化选型请咨询雷创智能工程师。

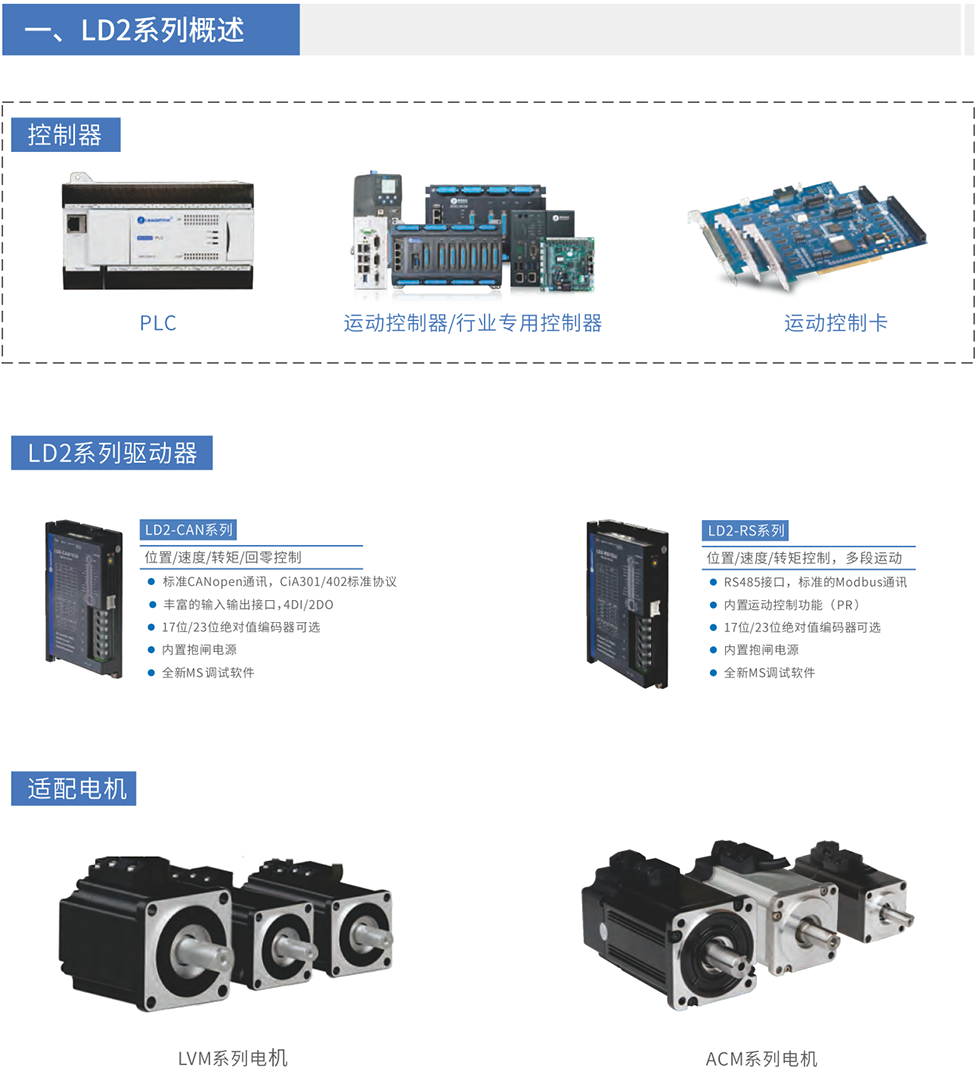

LD2系列选型和搭配

普通增量式编码器反馈电机可以配套LD2系列驱动器、LD5-400驱动器或ACS系列驱动器,此处推荐性能更好、使用更简单的LD2系列。LD2手册中ALM系列电机,名称变更为LVM系列电机,详见前面简介资料和各电机二三维图。未及事项可联系雷创智能工程师

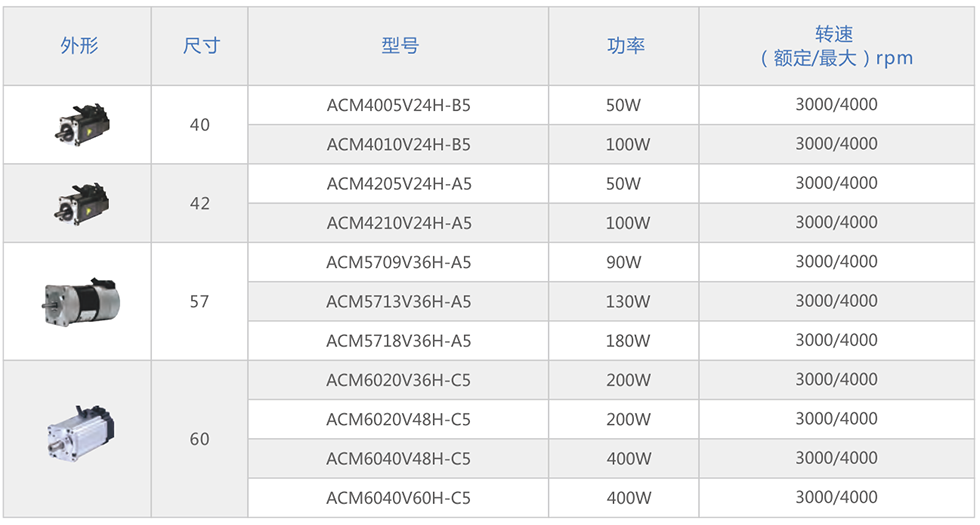

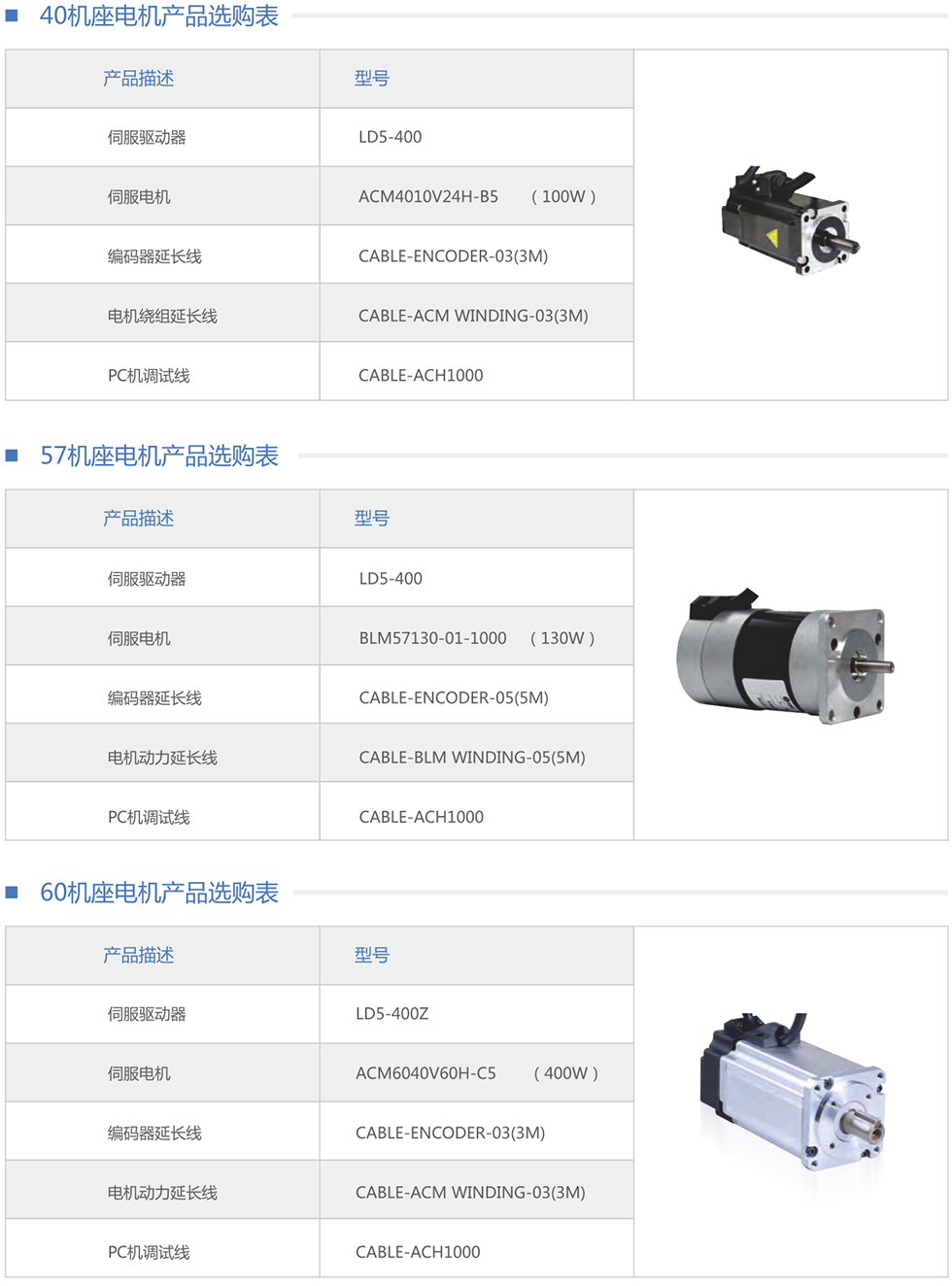

LD5系列选型和搭配

提示:建议移动设备行业用户首选LD2系列驱动提供更好使用便利性;LD5主要用于喷印等行业的非移动设备为主;ACS系列驱动器即将停产,非ACS系列驱动器老用户,建议优先选择LD2和LD5系列驱动。未及事项可联系雷创智能工程师

雷创智能科技有限公司提供丰富和齐全的资料,包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大用户参考和使用。下面按资料类型进行了简单分类,请按分类和产品名称/关键字查找下载。本站所提供的压缩文件,如需要解压密码,均为本站域名www.leadtronker.com。本表未及文档/资料,请咨询雷创智能工程师。

系列选型手册


LD2+LVM系列低压交流伺服选型手册.pdf

LD5+ACM/BLM系列低压交流伺服选型手册.pdf

ACS+ACM/BLM系列低压交流伺服选型手册.pdf

使用手册


LD2-CAN系列用户手册 LD2-CAN CANopen技术手册 LD2-RS系列用户手册

LD5系列用户手册 LD5系列RS485手册

ACS306 ACS606 ACS806

软件


LD2系列软件 LD2-CAN EDS文件

LD5系列软件 ACS系列软件



3D图形文件


LD2-CAN7005 LD2-CAN7005B LD2-CAN7007 LD2-CAN7007B LD2-CAN7010

LD2-CAN7010B LD2-CAN7015 LD2-CAN7015B LD2-CAN7020 LD2-CAN7020B

LD2-CAN7030 LD2-CAN7030B

LD2-RS3605 LD2-RS3605B LD2-RS4806 LD2-RS4806B LD2-RS4810

LD2-RS4810B LD2-RS7015 LD2-RS7015B LD2-RS7020 LD2-RS7020B

LD2-RS7030 LD2-RS7030B

LD5-400 LD5-400Z
