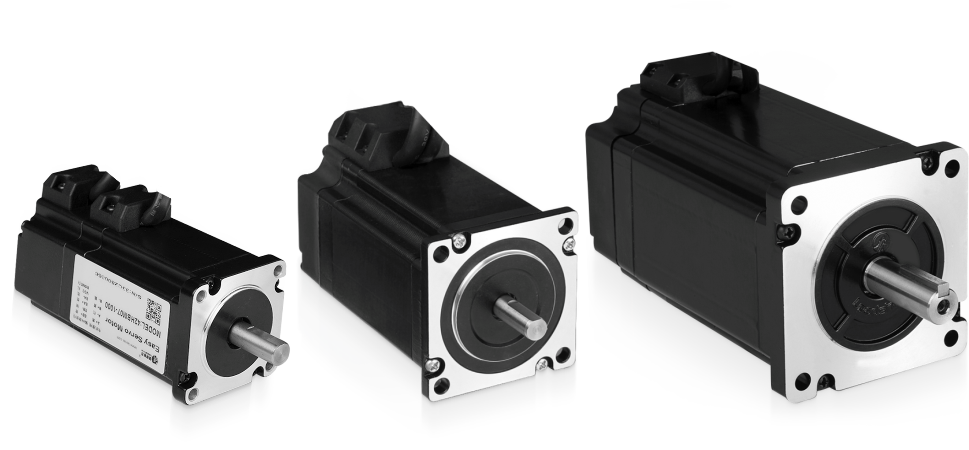

(+ 点击放大)


特性
* 高加速,特别适合短距离快速起停应用;
* 高精度,位置闭环保证设备定位精准;
* 更节能,电机温升比步进产品低30°C以上;
* 超低噪音,比步进产品降低30%以上;
* 低成本,远低于伺服和进口同类产品价格;
* 稳定可靠,十多年的成熟应用,累计产销超过百万套

  • 简介
  • 主要特性

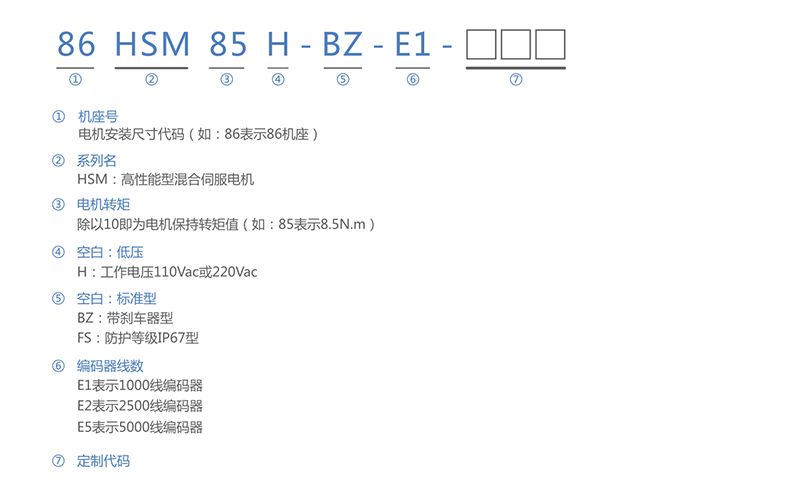

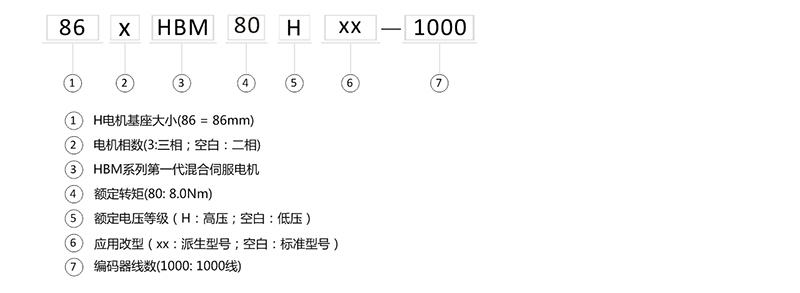

  • 命名规则
  • 典型应用
  • 选型与搭配
  • 资料下载

佛山市雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司的官方代理。混合伺服驱动和电机系列产品,是雷赛公司基于十多年步进与伺服研发经验,开发成功的创新型产品。采用专用电机控制DSP芯片和矢量闭环等伺服控制技术,彻底克服开环步进电机丢步的问题,同时明显提升电机高速性能、降低电机发热和减小电机振动和噪音,提升机器加工速度和精度,降低机器能耗。在电机连续过载时,驱动器会及时输出报警信号,具有与交流伺服系统同样的可靠性,而成本大幅低于交流伺服系统。是升级传统步进驱动方案和优化伺服系统成本的佳选。

适合各种中小型自动化设备和仪器,例如:雕刻机、剥线机、切割机、激光机、绘图仪、数控机床、自动装配设备、电子加工设备、纺织服装设备等。在用户期望高速度、低振动、低噪音的设备中应用效果特佳。

产品性能优异、质量稳定可靠,性价比超高,雷赛智能已成为运动控制行业国际知名品牌。每年上百万台雷赛智能运动控制产品获得全球机器制造商等用户的选择。

HSM系列混合伺服电机

(第二代混合伺服,优选)

HBM系列混合伺服电机

(第一代混合伺服,大部分已停产)
HSM系列属于雷赛智能第二代混合伺服电机,对比上一代HBM系列混合伺服电机,在材料、磁路、工艺均做了进一步优化,提供更好的性能,属于目前市面上顶级的混合伺服电机。另外编码器反馈、防水、抱闸等可选项和功率/尺寸选择也比HBM系列更多,是设计高性能混合伺服的首选。 产品线涵括20mm - 110mm机座、0.03Nm - 20Nm转矩,多种电机型号可选择。更多...

  HBM系列混合伺服电机内置增量式光电编码器,配合雷赛智能混合伺服驱动器,彻底解决开环步进电机丢步的问题,提升机器加工速度和精度。通过优化的磁路设计,选用优质冷轧硅钢片和耐高温永磁体材料,提高电机功率密度,提升电机平稳性,显著降低电机温升。产品线涵括57mm - 110mm机座、1Nm - 20Nm转矩,多种电机型号可选择。更多...

主要型号和规格

提示:技术上HSM和HBM系列电机也可以配套部分闭环步进驱动等。但一般配套H2系列和HBS系列混合伺服驱动,以提供高性能的混合伺服驱动系统为主。未及事项可联系雷创智能工程师

所属系列
(特性/定位)
电机
相数
机座尺寸 型号 长度 保持转矩 电流 转动惯量 重量 编码器 图纸
(mm) (mm) (Nm) (A/相) (g*cm2) (kg) 线数
HSM系列
(第二代标准型,IP65)
2 20 20HSM003-E1 53 0.03 0.6 4.5 0.15 1000
28 28HSM006-E1 63 0.06 1.2 13 0.25
42 42HSM06-E1 75 0.6 2.3 77 0.51
42HSM08-E1 85 0.8 2.3 115 0.67
57 57HSM08-E1 60 0.6 3.0 120 0.9
57HSM14-E1 74 1.3 4.0 280 1.0
57HSM24-E1 95 2.3 5.0 480 1.2
57HSM27-E1 103 2.6 5.0 520 1.4
60 60HSM22-E1 85 2.2 5.0 490 1.3
60HSM30-E1 105 3.0 5.0 690 1.5
86 86HSM45-E1 108 4.5 6.0 1950 2.7
86HSM80-E1 126 8.0 6.0 2500 3.5
86HSM85-E1 146 8.5 6.0 2800 4.0
86HSM85H-E1 146 8.5 6.0 2800 4.0
86HSM120H-E1 157 12 6.0 3000 4.7
3 86 863HSM80H-E1 157 8.0 4.5 3000 4.7
863HSM100H-E1 184 10 3.0 4000 5.6
110 1103HSM120H-E1 162 12 4.2 1080 8.6
1103HSM200H-E1 244 20 5.2 17000 12.8
HSM系列
(第二代高性能型,5000线,IP65)
2 28 28HSM006-E2Z 68 0.06 1.3 13 0.25 2000
42 42HSM06-E2Z 79 0.6 2.3 77 0.51
42HSM08-E2Z 95 0.8 2.3 115 0.67
57 57HSM08-E5Z 60 0.6 3.0 120 0.9 5000
57HSM14-E5Z 74 1.4 4.0 300 1.0
57HSM24-E5Z 95 2.4 5.0 480 1.2
57HSM27-E5Z 103 2.7 5.0 520 1.4
60 60HSM22-E5Z 85 2.2 5.0 490 1.3
60HSM30-E5Z 105 3.0 5.0 690 1.5
86 86HSM45-E5Z 108 4.5 6.0 1950 2.7
86HSM80-E5Z 126 8.0 6.0 2500 3.5
86HSM85-E5Z 146 8.5 6.0 2800 4.0
86HSM85H-E5Z 146 8.5 6.0 2800 4.0
86HSM120H-E5Z 157 12 6.0 3000 4.7
3 86 863HSM80H-E5Z 157 8.0 4.5 3000 4.7
863HSM100H-E5Z 184 10 3.0 4000 5.6
110 1103HSM120H-E5Z 162 12 4.2 10800 8.6
1103HSM200H-E5Z 244 20 5.2 17000 12.8
HSM系列
(第二代标准带抱闸型,IP65)
2 42 42HSM06-BZ-E1 115 0.6 2.3 77 0.60 1000
42HSM08-BZ-E1 131 0.8 2.3 115 0.65
57 57HSM14-BZ-E1 109 1.4 4.2 280 1.3
57HSM24-BZ-E1 131 2.4 5.0 480 1.65
60 60HSM22-BZ-E1 129 2.2 4.2 490 2.15
60HSM30-BZ-E1 143 3.0 4.2 690 2.35
86 86HSM45-BZ-E1 135 4.5 4.0 1950 2.7
86HSM85-BZ-E1 173 8.5 6.0 2800 4.0
86HSM85H-BZ-E1 173 8.5 6.0 2800 4.0
86HSM120H-BZ-E1 184 12 6.0 3000 5.4
3 86 863HSM80H-BZ-E1 183 8.0 4.5 3500 5.3
863HSM100H-BZ-E1 210 10 5.2 4000 6.3
110 1103HSM120H-BZ-E1 222 12 4.2 10800 8.6
HSM系列
(第二代标准防水型,IP67)
2 57 57HSM14-FS-E1 95 1.4 4.0 280 1.05 1000
57HSM24-FS-E1 114 2.4 5.0 480 1.2
86 86HSM45-FS-E1 115 4.5 6.0 1950 2.7
86HSM80-FS-E1 133 8.0 6.0 2500 3.5
86HSM85-FS-E1 154 8.5 6.0 2800 4.0
86HSM85H-FS-E1 154 8.5 6.0 2800 4.0
86HSM120H-FS-E1 164 12 6.0 3000 4.8
3 86 863HSM80H-FS-E1 164 8.0 6.0 3000 4.8
863HSM100H-FS-E1 192 10 3.0 4000 5.0
110 1103HSM120H-FS-E1 156 12 4.2 10800 8.6
HBM系列
(第一代标准型)
2 57 57HBM10-1000 73 1.0 4.0 270 1 1000
57HBM20-1000 97 2.0 4.0 470 1.3
60 60HBM30-1000 102 3.0 5.0 520 1.5
86 86HBM40-1000 102 4.0 6.0 1400 2.3
86HBM80-1000 140 8.0 6.0 2800 4.0
86HBM80H-1000 140 8.0 4.8 2800 4.0
86HBM120H-1000 150 12 5.0 3000 4.7
3 86 863HBM70H-1000 144 8.0 3.0 3300 2.6
863HBM80H-1000 173 12 3.0 4000 5.3
110 1103HBM120H-1000 163 12 4.2 11000 8.6
1103HBM200H-1000 245 20 5.2 17000 12.8
HBM系列
(第一代标准抱闸型)
2 86 86HBM40-BZ-1000 135 4.0 6.0 1700 3.1
86HBM80-BZ-1000 173 8.0 6.0 3100 4.8
86HBM80H-BZ-1000 173 8.0 6.0 3100 4.8
3 863HBM70H-BZ-1000 182 8.0 3.0 3600 5.3




适合各种中小型自动化设备和仪器,例如:雕刻机、剥线机、切割机、激光机、绘图仪、数控机床、自动装配设备、电子加工设备、纺织服装设备等。在用户期望低噪声、高速度的设备中应用效果特佳。
















HBS系列混合伺服驱动+HBM系列混合伺服电机是传统步进系统的升级佳选,也能提供比闭环步进更快的高速响应能力和更低的噪音和振动。

H2系列混合伺服驱动+HSM系列混合伺服电机则可以提供更强的性能和更多的功能,不但能升级传统步进、闭环步进等,不少场合可提供比伺服更优的综合性能,低速大力矩的特性常可替代伺服+减速机的使用,是优化伺服系统的佳选。

下面提供通用的混合伺服产品选型和配套信息以供参考;特殊应用的优化选型请咨询雷创智能工程师。

H2系列驱动+HSM系列电机



HBS系列驱动+HBM系列电机



雷创智能科技有限公司提供丰富和齐全的资料,包括产品宣传手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大客户/用户参考和使用。下面按资料类型进行了简单分类,请按分类和产品名称/关键字查找下载。本表未及文档/资料,请咨询雷创智能工程师。

系列宣传手册


H2+HSM高性能混合伺服.pdf

数据表/Datasheets

HSM系列(第二代标准型,IP65)
20HSM003-E1 28HSM006-E1 42HSM06-E1 42HSM08-E1

57HSM08-E1 57HSM14-E1 57HSM24-E1 57HSM27-E1

60HSM22-E1 60HSM30-E1

86HSM45-E1 86HSM80-E1 86HSM85-E1 86HSM85H-E1 86HSM120H-E1

863HSM80H-E1 863HSM100H-E1 1103HSM120H-E1 1103HSM200H-E1

HSM系列(第二代高性能型,IP65)
28HSM006-E2Z 42HSM06-E2Z 42HSM08-E2Z

57HSM08-E5Z 57HSM14-E5Z 57HSM24-E5Z 57HSM27-E5Z

60HSM22-E5Z 60HSM30-E5Z

86HSM45-E5Z 86HSM80-E5Z 86HSM85-E5Z 86HSM85H-E5Z 86HSM120H-E5Z

863HSM80H-E5Z 863HSM100H-E5Z 1103HSM120H-E5Z 1103HSM200H-E5Z

HSM系列(第二代标准带抱闸型,IP65)
42HSM06-BZ-E1 42HSM08-BZ-E1 57HSM14-BZ-E1 57HSM24-BZ-E1 60HSM22-BZ-E1

60HSM30-BZ-E1 86HSM45-BZ-E1 86HSM85-BZ-E1 86HSM85H-BZ-E1 86HSM120H-BZ-E1

863HSM80H-BZ-E1 863HSM100H-BZ-E1 1103HSM120H-BZ-E1

HSM系列(第二代标准防水型,IP67)
57HSM14-FS-E1 57HSM24-FS-E1

86HSM45-FS-E1 86HSM80-FS-E1 86HSM85-FS-E1 86HSM85-FS-E1 86HSM120H-FS-E1

863HSM80H-FS-E1 863HSM100H-FS-E1 1103HSM120H-FS-E1

HBM系列(第一代标准型)
57HBM10-1000 57HBM20-1000 60HBM30-1000

86HBM40-1000 86HBM80-1000 86HBM80H-1000 86HBM120H-1000

863HBM70H-1000 863HBM80H-1000 1103HBM120H-1000 1103HBM200H-1000

HBM系列(第一代标准抱闸型)
86HBM40-BZ-1000 86HBM80-BZ-1000 86HBM80H-BZ-1000 863HBM70H-BZ-1000

3D图形文件


20HSM003-E1 28HSM006-E1 42HSM06-E1 42HSM08-E1

57HSM08-E1 57HSM14-E1 57HSM24-E1 57HSM27-E1

60HSM22-E1 60HSM30-E1

86HSM45-E1 86HSM80-E1 86HSM85-E1 86HSM85H-E1 86HSM120H-E1

863HSM80H-E1 863HSM100H-E1 1103HSM120H-E1 1103HSM200H-E1

57HSM14-BZ-E1 57HSM24-BZ-E1 60HSM22-BZ-E1 60HSM30-BZ-E1

57HSM14-FS-E1 57HSM24-FS-E1

86HSM45-FS-E1 86HSM80-FS-E1 86HSM85-FS-E1 86HSM85H-FS-E1 86HSM120H-FS-E1
