首页 > 产品中心 > 开环步进 > 开环步进驱动

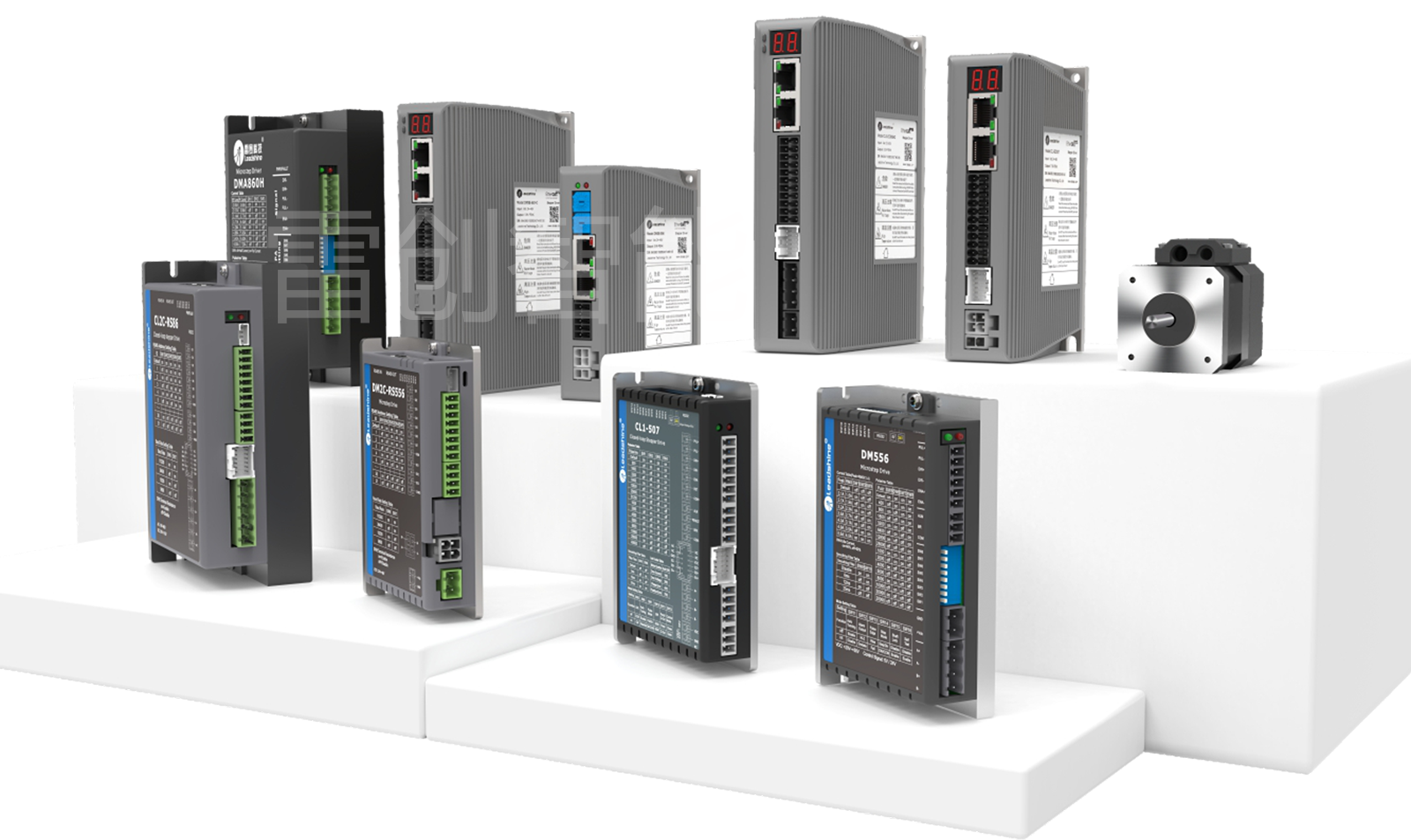

（+ 点击放大）

特性
* 产品质量：稳定可靠，超低故障率；
* 适配电机：二相或三相步进电机20 - 130mm
* 工作电压：12VDC至230VAC
* 控制信号：脉冲/方向，双脉冲，0-5V模拟、I/O控制，总线控制可选；
* 共有特性：抗共振、低噪音、运行平稳
* 安规认证：符合RoHS、CE等标准的产品可选
  • 简介
  • 选型与搭配
  • 资料下载

佛山市雷创智能科技有限公司是深圳市雷赛智能控制股份有限公司的官方代理。深圳市雷赛智能控制股份有限公司步进驱动器享誉全球，雷赛智能已连续多年成为步进驱动器的全球销量第一的企业，且销量遥遥领先于第二名同行。

雷创智能代理深圳雷赛智能全线步进驱动产品，包括EtherCAT、RS485和CAN总线式步进驱动器、精品数字式步进驱动器、传统的模拟式步进驱动器，涵盖12VDC - 220VAC工作电压范围。可驱动从20mm - 130mm机座的二相和三相步进电机，在电子、机械、测量、激光、医疗、纺织、包装、广告等上百个行业的自动化设备中获得长期广泛使用。

产品性能优异、质量稳定可靠，性价比超高，雷赛智能步进产品已成为运动控制行业国际知名品牌。每年上百万台雷赛智能步进驱动获得全球机器制造商等用户的选择。

DM3系列步进驱动

 （EtherCAT总线）

DM2C系列步进驱动

 （RS485总线，PR模式）
DM3系列是雷赛智能研制的高性能EtherCAT总线步进驱动。正式通过ETG协会的一致性测试，可与支持此标准协议的控制器/驱动器无缝连接。DM3系列采用高性能DSP和FPGA，结合雷赛最优PID算法完成PWM控制，性能远超国内同行水平。与其它常见的中低速总线相比，EtherCAT总线可显著提高系统的运动控制性能，是具有多轴同步或插补功能要求的总线控制系统的首选。DM3系列尤其适合于轴数多或距离远的高性能运动控制系统。更多...

  DM2C系列是雷赛研制的经济型驱控一体式步进驱动器。采用隔离型RS485总线通讯，基于标准的Modbus RTU协议。与脉冲型步进驱动相比，具有降低通讯干扰、延长通讯距离，降低系统接线复杂度等优势。该系列产品内置单轴控制器，除可以工作在RS485实时通讯模式下外，可工作在PR模式实现定位、回零、限位、急停、JOG等多种控制功能。支持多种控制系统构成方式，使得DM2C系列驱动器成为优化运动控制系统成本的一个超级利器。更多...

DM系列步进驱动

 （高性能/通用脉冲控制型）

M-C系列步进驱动

 （经济型）
精品数字式步进驱动器DM系列，采用高性能DSP处理器，集合九大革命性电机控制技术，可驱动20mm-130mm机座两相和三相步进电机。针对不同电机能够自动生成最优控制参数，最大限度发挥电机的性能，使电机运行达到超平稳、超低噪声、超低发热的“三超性能”。历经4代升级与11年打磨，累计销售超过700万台。新算法使得中高速转矩比原有产品高10%-30%，低速抗共振技术有效解决了电机低速共振和大小步问题。更多...

  雷赛智能1998年首次推出M系列步进驱动，经历4轮升级和20年打磨，终于形成现在的数字式M-C系列。应用了独家专利技术，以接近山寨驱动器的价格，提供了超低故障率、低发热、低振动和高兼容性的性能与特点。M系列具有超过20年的成熟应用，有累计产销近千万台的傲人记录；一直被山寨，但品质与销量都是山寨产品难于望其项背的。M-C系列是用户组件超低成本，且具有高稳定性和可靠性的步进系统的理想选择。更多...

DM-CAN系列驱动

 （CAN总线）

M/MD/ND/ME等系列模拟步进驱动

 （已停产，仅下载页面提供资料参考）
DM-CAN系列CAN总线驱动器，采用高性能DSP处理器，支持标准的CANopen总线通讯协议。支持位置、速度、回原点等控制模式，可组成多达127轴的网络系统。为用户带来更为灵活的系统集成主动权，且提高了系统的可靠性。最高通讯速率1Mbps，特别适合1500RPM以下和无需高速多轴插补的总线应用。可适配雷赛、施耐德、台达等主流CANopen控制器或PLC。更多...



雷赛智能自1998年首次推出步进驱动来，期间发布过多个系列的产品，如M、MD、ND、ME等知名系列产品。随着技术的发展，目前雷赛已停产这些模拟驱动器。后续这些产品将继续获得相应的维修和技术支持等服务，但我们不再向新客户提供这些系列的产品。本站继续提供这些产品的资料供现存用户参考使用。已停产，替代型号见步进产品选型页面或请咨询雷创工程师。

型号和主要规格


所属系列
(特性/定位)		 电机
相数		 型号 电流输出 工作电压 细分数 适配电机尺寸 重量 外形尺寸
(A, 峰值) (VDC/VAC) *200步/圈 (mm，端面尺寸) (kg) (mm)
DM3系列
（EtherCAT总线）		 2 DM3E-522 0.5-2.2 20-50 DC 32-256 20,28,35,42 0.28 118*90.4*34
DM3E-556 1.0-5.6 20-50 DC 32-256 42,57,60,86 0.28 118*90.4*34
DM3E-870 1.0-7.0 20-80 DC 32-256 60,86 0.28 118*90.4*34
DM3-EC882AC 1.0-8.2 20-80 AC 32-256 86 0.57 151*113*40
DM3C-EC522 0.5-2.2 20-50 DC 32-256 20,28,35,42 0.28 118*90.4*34
DM3C-EC556 1.0-5.6 20-50 DC 32-256 42,57,60,86 0.28 118*90.4*34
DM3C-EC870 1.0-7.0 20-80 DC 32-256 60,86 0.28 118*90.4*34
DM2C系列
（RS485总线）		 2 DM2C-RS522 0.3-2.2 20-50 DC 1-256 20,28,35,42 0.23 118*75.5*25.5
DM2C-RS556 1.0-5.6 20-50 DC 1-256 42,57,60,86 0.23 118*75.5*25.5
DM2C-RS870 1.0-7.0 20-80 DC 1-256 60,86 0.23 118*75.5*25.5
DM2C-RS882AC 1.0-8.2 20-80 AC 1-256 86 0.57 151*97*53
DM(V3.0)/DM-S系列
（脉冲，增强型）		 2 DM542 V3.0 1.0-4.2 20-50 DC 1-256 42,57,60 0.23 118*75.5*25.5
DM556 V3.0 1.0-5.6 20-50 DC 1-256 57,60,86 0.28 118*75.5*34
DM870 V3.0 1.0-7.0 20-80 DC 1-256 57,60,86 0.28 118*75.5*34
DM415S 0.3-1.5 18-36 DC 1-256 20,28,35,42 0.11 86*55*20
DM422S V1.0 0.3-2.2 18-36 DC 1-256 20,28,35,42 0.11 86*55*20
DM422S V2.0 0.3-2.2 18-36 DC 1-256 20,28,35,42 0.11 86*55*20
DM432S 0.5-3.2 18-36 DC 1-256 20,28,35,42 0.11 86*55*20
DM542S 1.0-4.2 20-50 DC 2-128 42,57,60 0.23 118*75.5*25.5
DM556S 1.8-5.6 20-50 DC 2-128 42,57,60,86 0.28 118*75.5*34
DM882S 1.0-8.2 20-80 DC 2-256 60,86 0.57 151*97*52
DMA882S 1.0-8.2 20-80 AC 2-256 86 0.58 151*97*52
DM422S-IO-24 0.5-2.2 18-36 DC 速度可自定义 20,28,35,42 0.11 86*55*20
DM556S-IO 1.8-5.6 20-50 DC 40-950 rpm 42,57,60,86 0.28 118*75.5*34
DM556-IO V3.0 1.8-5.6 20-50 DC 速度可自定义 42,57,60,86 0.28 118*75.5*34
DMA882S-IO 2.4-8.2 20-80 DC 速度可自定义 86 0.58 151*97*53
3 3DM580S 1.0-8.0 18-50 DC 200-51200步/圈 57,86 0.26 118*75.5*34
DM-CAN系列
（CAN总线）		 2 DM556-CAN 1.0-5.6 20-50 DC 1-256 42,57,60,86 0.28 118*75.5*34
DMA882-CAN 1.0-8.2 18-80 AC 1-256 60,86 0.57 151*97*52
DM系列
（脉冲，通用型）		 2 DM422 0.3-2.2 18-40 DC 1-256 28,35,39,42 0.15 86*55*20
DM442 0.5-4.2 18-40 DC 1-256 42,57,60 0.2 116*69*26.5
DM542 1.0-4.2 18-50 DC 2-128 42,57,60 0.23 118*75.5*33
DM556 0.5-5.6 18-50 DC 1-128 42,57,60,86 0.28 118*75.5*33
DM870 0.5-7.0 18-80 DC 1-128 57,60,86 0.28 118*75.5*34
DM860 2.4-7.2 18-80 DC 2-256 57,60,86 0.57 151*97*48
DMA860H 2.4-7.2 18-80 AC 2-256 57,60,86 0.58 151*97*53
DM1182 0.5-8.2 70-130 AC 1-512 86,110 1.5 200*145*83
DM2282 0.5-8.2 80-230 AC 1-512 86,110,130 1.7 200*145*83
DM442-IO-24 0.5-4.2 18-40 DC 速度可自定义 42,57,60 0.2 116*69.2*26.5
DM2282-IO-24 0.5-8.2 80-230 AC 100-1500rpm 86,110,130 1.7 200*145*83
3 3DM580 1.0-8.0 18-50 DC 200-51200步/圈 57,86 0.26 118*75.5*34
3DM2283 1.0-11.7 180-230 AC 200-25600步/圈 86,110,130 1.7 200*145*83
M-C系列
（脉冲，高性价比）		 2 M322C 0.3-2.2 18-30 DC 2-64 20,28,35,42 0.1 86*55*20
M542C 1.0-4.2 20-50 DC 2-128 42,57,60 0.21 118*75.5*25.5
M556C 1.8-5.6 20-50 DC 2-128 42,57,60,86 0.23 118*75.5*34
MA860C 2.4-7.2 18-80 AC 2-256 60,86 0.58 151*97*57

雷创智能通过引进深圳市雷赛智能控制股份有限公司的全线步进产品，可提供完整的步进驱动解决方案，产品线丰富；每一产品线有各自特性和定位，通过合适的选型和配套可以满足几乎所有的步进驱动系统要求。

下面针对各系列产品，提供通用的产品选型和配套信息以供参考；特殊应用的优化选型请咨询雷创智能工程师。

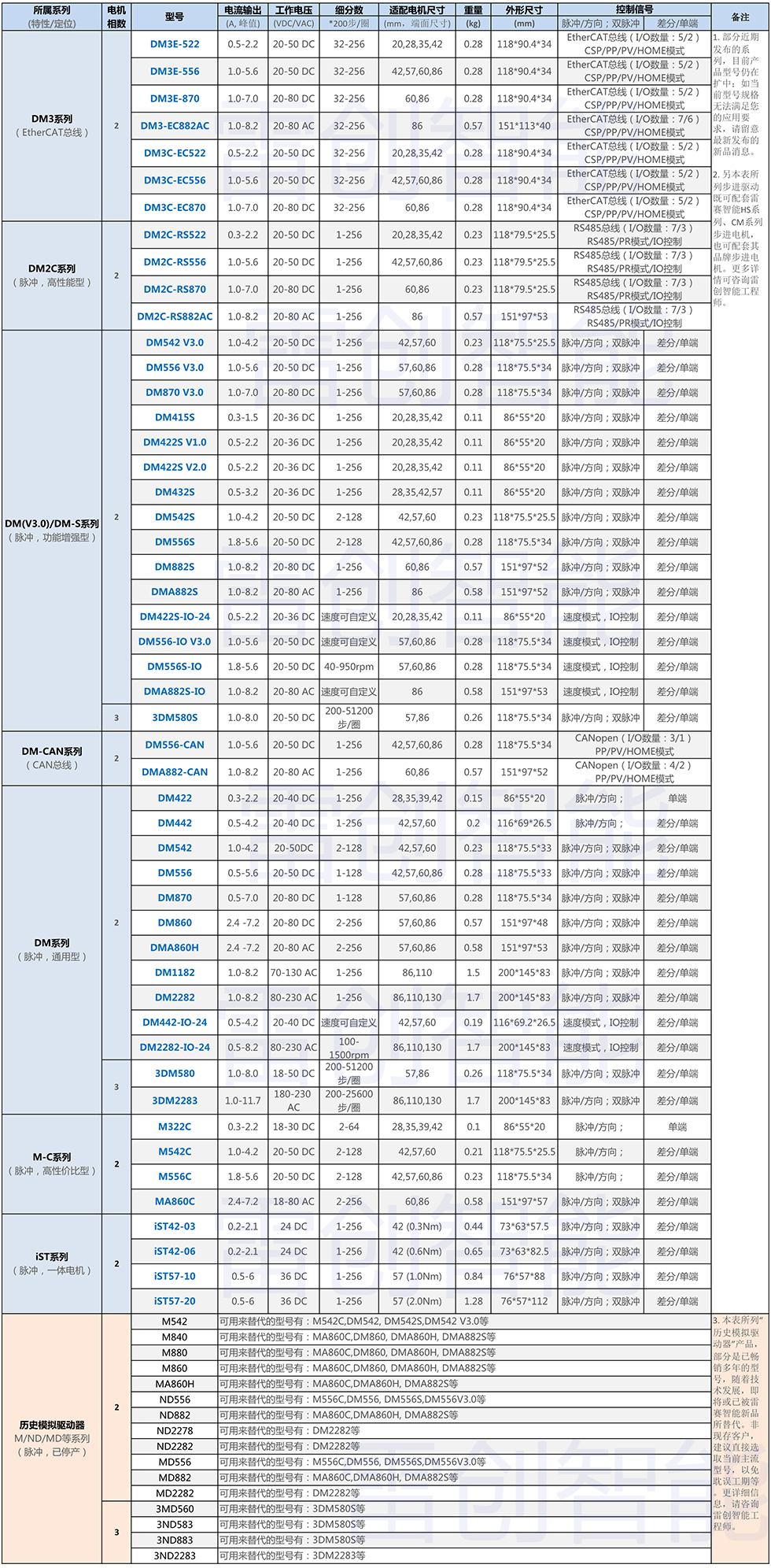

步进选型配套概要



雷创智能科技有限公司提供丰富的资料，包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大用户参考/使用。下面按资料类型进行了简单分类，请按分类和产品名称查找下载。部分“其它常见型号”属于保留或已停产产品，本站提供相关资料主要给已有用户参考，新老客户新订购时，尽量选择“当前常用型号”产品。本表未及文档/资料，请咨询雷创智能工程师。

系列选型手册


DM3E系列标准型EtherCAT步进驱动器选型手册   DM3R系列RTEX步进驱动器选型手册

DM2C系列RS485步进驱动器选型手册   DM-CAN系列CANopen步进驱动器选型手册

DM系列脉冲型通用步进驱动器选型手册   M-C系列脉冲型高性价比步进驱动器选型手册

数据表/Datasheets


DM3C系列经济型EtherCAT步进驱动器





产品使用手册

 当前常用型号
DM3系列 EtherCAT
DM3E-522 DM3E-556 DM3E-870 DM3-EC882AC DM3系列通讯手册

DM3C-EC522 DM3C-EC556 DM3C-EC870

DM2C系列 RS485
DM2C-RS522 DM2C-RS556 DM2C-RS870 DM2C-RS882AC

DM(V3.0)/DM-S系列
DM542 V3.0 DM556 V3.0 DM870 V3.0 DM556-IO V3.0

DM415S DM422S V1.0 DM422S V2.0 DM432S DM542S

DM556S DM882S DMA882S 3DM580S

DM422S-IO-24 DM556S-IO DMA882S-IO

DM-CAN系列，CAN
DM556-CAN DMA882-CAN DM-CAN 系列通讯手册 DM-CAN 系列通讯样例 DM-CAN系列控制样例

DM系列，脉冲通用
DM422 DM442 DM542 DM556 DM870

DM860 DMA860H DM1182 DM2282

DM442-IO-24 DM2282-IO-24 3DM580 3DM2283

M-C系列，高性价比
M322C M542C M556C MA860C

部分老型号
DM320C DM422C DM432C DM856
3DM583 3DM683
M415B M542 M860 M880 M840
MA860 MA860H
ND556 ND1082 ND1182 ND2278 ND2282
MD556 MD882 MD2278 ME542 ME742

产品配套软件


DM3C系列软件 DM3C系列xml文件 DM3E系列xml文件 DM-CAN系列EDS文件

DM系列软件 DM-S系列软件 DM556-IO V3.0软件 DM556-IO V3.0软件数据库更新
