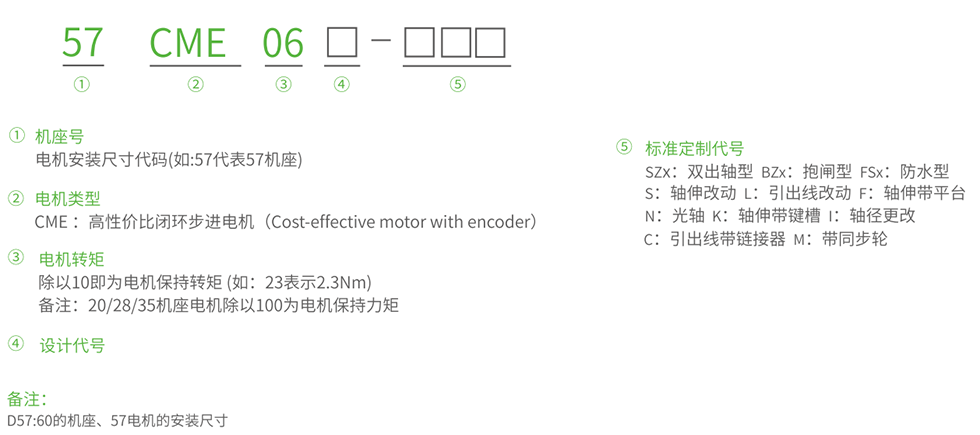

命名规则
典型应用
选型与搭配
资料下载

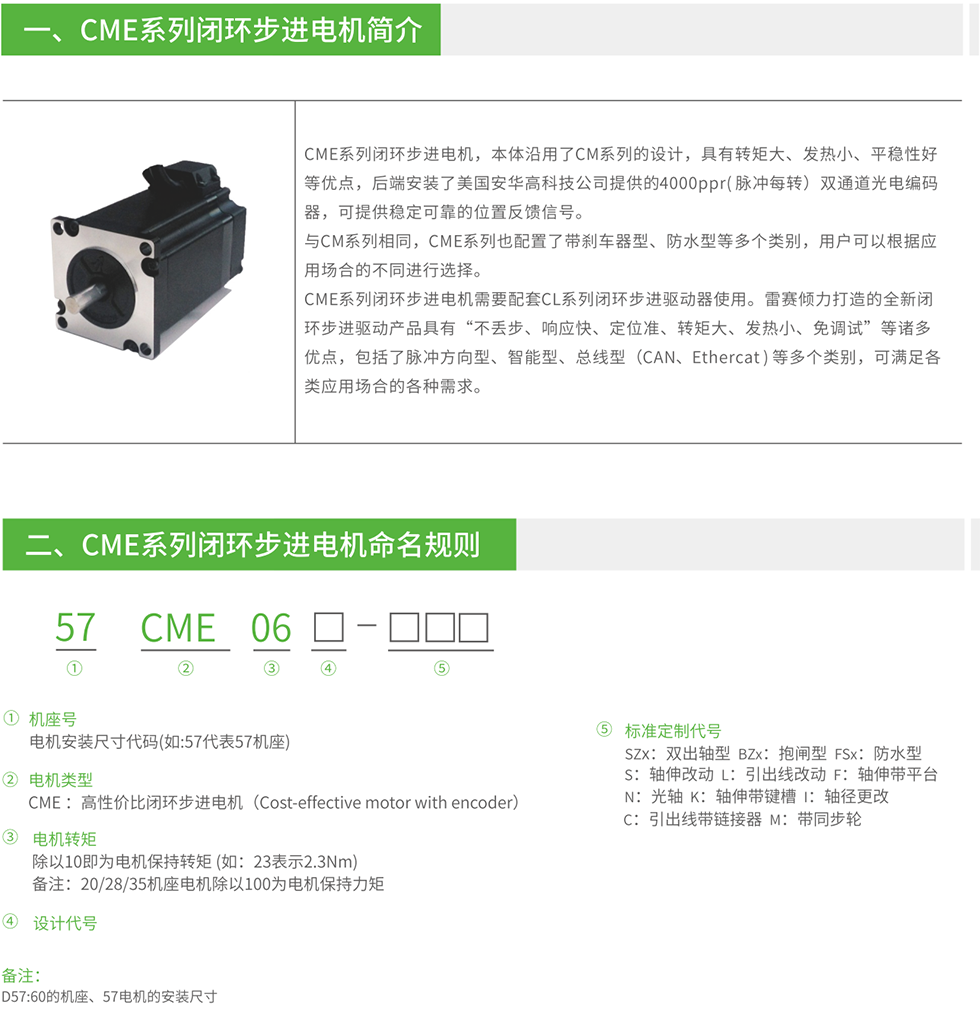

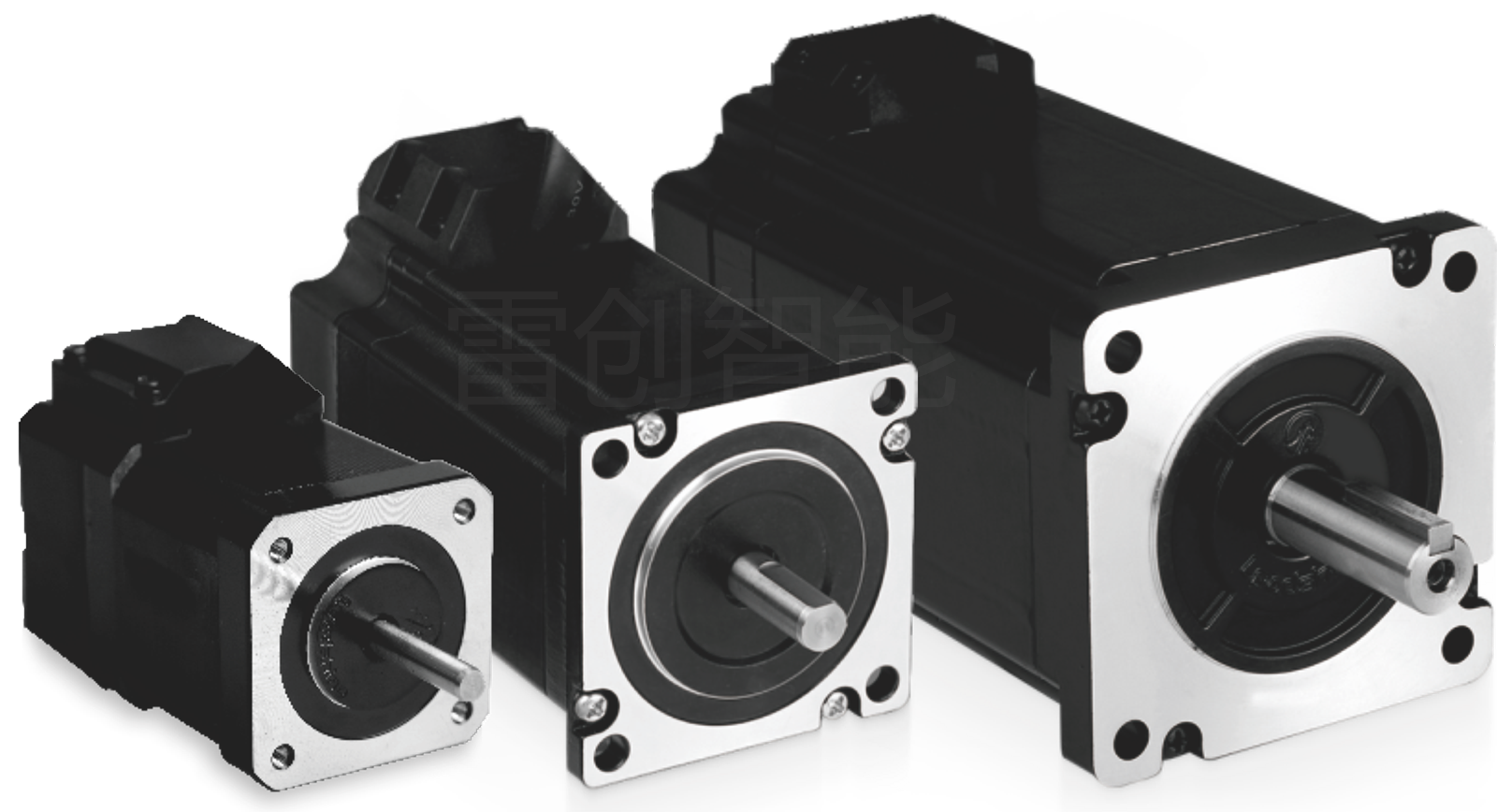

雷赛闭环步进系列共提供CL，CL1，CL2C和CL3四个系列的驱动器，覆盖了经济型到高性能的系统应用，可配42mm-86mm机座的闭环电机。CME系列闭环步进电机内置增量式光电编码器，适配雷赛智能闭环步进驱动器和混合伺服驱动器，彻底解决开环步进电机丢步的问题，提升机器加工速度和精度。通过优化的磁路设计，选用优质冷轧硅钢片和耐高温永磁体材料，提高电机功率密度，提升电机平稳性，显著降低电机温升。产品线覆盖42mm-86mm机座、0.2Nm - 12Nm转矩，多种电机型号可供选择。

闭环步进产品可避免定位丢步和减小跟踪位置误差、又能提升高速性能、降低噪音和发热等；可保证设备运行的可靠性和足够精准的定位精度，且免调试，是您提升生产效率减少维护的最优选择。经过多代持续升级、近十年的成熟应用，闭环产品是您“既安心又省钱”的最为理想选择。本站所提供的压缩文件，如需要解压密码，均为本站域名www.leadtronker.com。

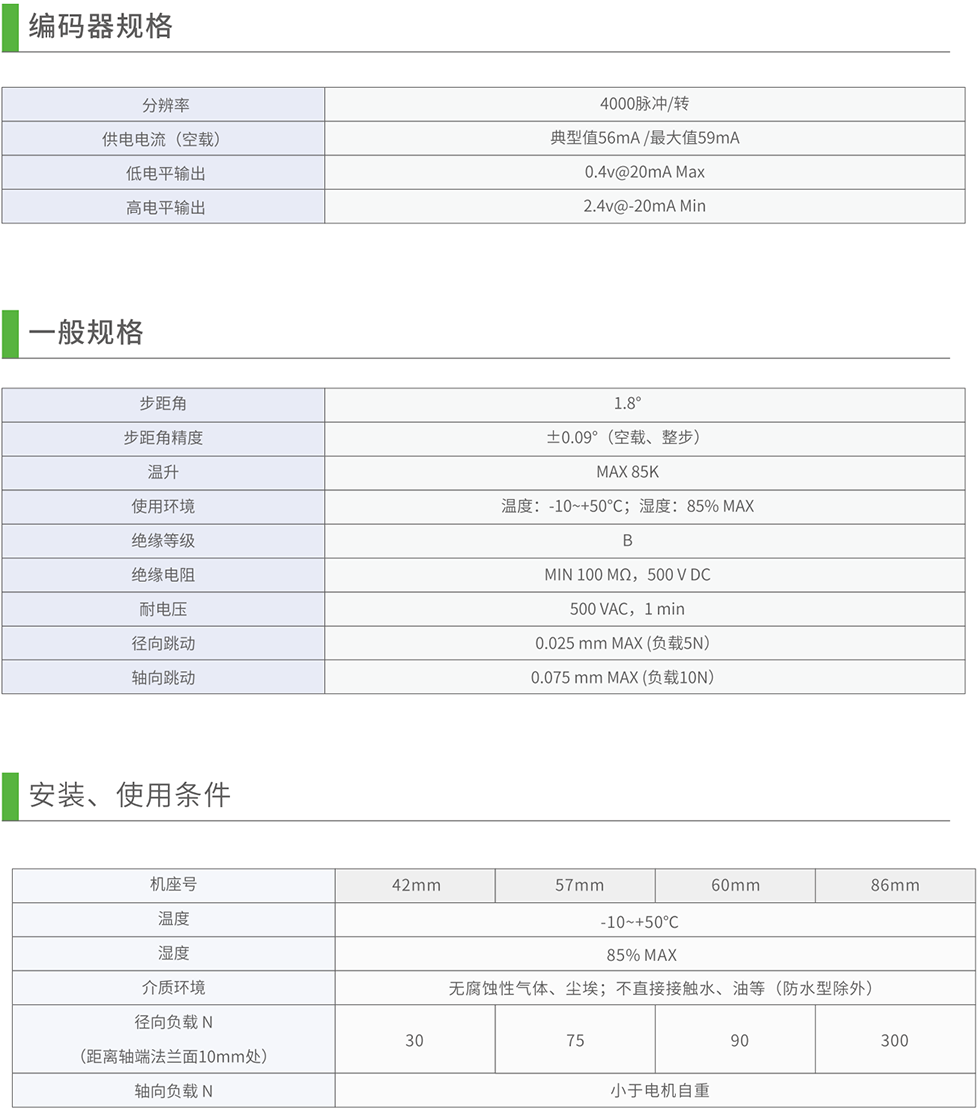

主要型号和规格

提示：技术上CME系列闭环步进电机也可以配套混合伺服驱动或作为带编码器的步进电机单独使用。但一般配套CL系列驱动，以提供超高性价比的闭环驱动系统为主。-C后缀的型号表示电机的绕组线带接头，可以直接选用雷赛的绕组延长线缆。未及事项可联系雷创智能工程师。

所属系列 (特性/定位)	电机相数	机座尺寸	型号	长度	保持转矩	电流	转动惯量	重量	编码器	图纸
所属系列 (特性/定位)	电机相数	(mm)	型号	(mm)	(Nm)	（A/相）	(g*cm²)	(kg)	线数	图纸
CME系列（高性价比标准型）	2	42	42CME02	56	0.21	1.5	35	0.31	1000
			42CME04	62	0.45	1.5	54	0.37
			42CME04-C（接头）	62	0.45	1.5	54	0.37
			42CME06	70	0.6	2.5	72	0.46
			42CME06-C（接头）	70	0.6	2.5	72	0.46
			42CME08	83	0.8	2.5	110	0.57
			42CME08-C（接头）	83	0.8	2.5	110	0.57
		57	57CME06	60	0.6	3.0	120	0.55
			57CME12X	78	1.2	4.0	140	0.8
			57CME12X-BZ（抱闸）	117	1.2	4.0	280	1.5
			57CME12X-C-BZ （接头+抱闸）	117	1.2	4.0	280	1.5
			57CME13	75	1.3	4.0	300	0.8
			57CME13-BZ（抱闸）	75	1.3	4.2	300	1.6
			57CME13-C（接头）	75	1.3	4.0	300	0.8
			57CME13-FS（防水）	95	1.3	3.0	400	1.0
			57CME21X	99	2.0	5.0	480	1.2
			57CME21X-BZ（抱闸）	138	2.3	5.0	500	1.7
			57CME23	95	2.3	5.0	480	1.2
			57CME23-Z（Z信号）	95	2.3	5.0	480	1.2
			57CME23-BZ（抱闸）	131	2.3	5.0	500	1.6
			57CME23-C（接头）	95	2.3	5.0	480	1.2
			57CME23-FS（防水）	114	2.0	5.0	480	1.45
			57CME26	103	2.6	5.0	520	1.3
		D57	D57CME21	86	2.1	5.0	570	1.4
			D57CME31	105	3.1	5.0	840	1.53
			D57CME31-C（接头）	105	3.1	5.0	840	1.6
			D57CME31-C-S30 （接头+长轴）	105	3.1	5.0	840	1.6
		60	60CME22X	89	2.2	5.0	490	1.0
			60CME30X	107	3.0	5.0	690	1.5
			60CME30X-BZ（抱闸）	146	3.0	5.0	690	1.8
			60CME30X-C（接头）	103	3.0	5.0	690	1.5
			60CME30X-S30（长轴）	107	3.0	5.0	690	1.5
			60CME30X-K	107	3.0	5.0	690	1.6
			60CME35X	119	3.5	5.0	800	1.8
		86	86CME35	95	3.5	4.0	1000	2.2
			86CME45	109	4.5	6.0	1950	2.7
			86CME45-Z	109	4.5	4.0	1950	2.7
			86CME45-BZ（抱闸）	135	4.5	4.0	1950	3.5
			86CME45-FS（防水）	115	4.5	4.0	1950	2.7
			86CME80	127	8.0	6.0	2500	3.7
			86CME80-FS（防水）	133	8.0	6.0	2500	3.8
			86CME85	147	8.5	6.0	2800	4.0
			86CME85-BZ（抱闸）	173	8.5	6.0	2800	4.8
			86CME85-FS（防水）	154	8.5	6.0	2800	4.5
			86CME120	158	12.0	6.0	3000	4.6
			86CME120-Z	158	12.0	6.0	3000	4.6
			86CME120-BZ（抱闸）	184	12.0	6.0	3000	5.4
			86CME120-FS（防水）	164	12.0	6.0	3000	4.9

适合雕刻设备、医疗设备、测量设备、电子加工设备、纺织服装设备等要求高定位精度的应用；特别适用于短距离、短时间的快速启停和零速稳停场合。

闭环步进产品可避免定位丢步和减小跟踪位置误差、又能提升高速性能、降低噪音和发热等；可保证设备运行的可靠性和足够精准的定位精度，且免调试，是您提升生产效率减少维护的最优选择。经过多代持续升级、近十年的成熟应用，闭环产品是您“既安心又省钱”的最为理想选择。

下面提供通用的闭环步进产品选型和配套信息以供参考；特殊应用的优化选型请咨询雷创智能工程师。

CME系列电机和各系列驱动器的常见搭配

CME系列电机和CL3系列EtherCAT总线驱动器搭配

CME系列电机和CL2C系列RS485总线驱动器搭配

CME系列电机和CL1系列脉冲控制增强型驱动器搭配

CME系列电机和CL系列脉冲控制通用型驱动器搭配

雷创智能科技有限公司提供丰富和齐全的资料，包括产品选型手册/Catalogs、数据表/ Datasheets、产品使用手册/ Manuals、软件/ Software、产品图形文件/ Drawings等供广大客用户参考和使用。下面按资料类型进行了简单分类，请按分类和产品名称/关键字查找下载。本站所提供的压缩文件，如需要解压密码，均为本站域名www.leadtronker.com。本表未及文档/资料，请咨询雷创智能工程师。

系列选型手册

雷赛智能开闭环步进电机选型手册.pdf

雷赛智能开闭环步进产品（含驱动器）选型手册2021-2022.pdf

数据表/Datasheets

42CME02	42CME04	42CME06	42CME08

57CME06	57CME12X	57CME12X-BZ	57CME13	57CME13-BZ

57CME13-C	57CME13-FS	57CME21X	57CME21X-BZ	57CME23

57CME23-Z	57CME23-BZ	57CME23-C	57CME23-FS	57CME26

D57CME21	D57CME31

60CME22X	60CME30X	60CME30X-BZ	60CME30X-C	60CME30X-K

60CME30X-S30

86CME35	86CME45	86CME45-BZ	86CME45-FS	86CME80

86CME80-FS	86CME85	86CME85-BZ	86CME85-FS	86CME120

86CME120-Z	86CME120-BZ	86CME120-FS

3D图形文件

42CME02	42CME04	42CME06	42CME08

57CME06	57CME12X	57CME12X-BZ	57CME13	57CME13-BZ

57CME13-C	57CME13-FS	57CME21X	57CME21X-BZ	57CME23

57CME23-Z	57CME23-BZ	57CME23-C	57CME23-FS	57CME26

D57CME21	D57CME31

60CME22X	60CME30X	60CME30X-BZ	60CME30X-C	60CME30X-K

60CME30X-S30

86CME35	86CME45	86CME45-BZ	86CME45-FS	86CME80

86CME80-FS	86CME85	86CME85-BZ	86CME85-FS	86CME120

86CME120-Z	86CME120-BZ	86CME120-FS
